仕様
| 項目 | 仕様内容 |
|---|---|
| 定格容量 | 10N・m～2000N・m |
| 定格出力 | 約1.5mV/V±1％ (10N・m～50N・mは1mV/V) |
| 非直線性 | 0.2％R.O. |
| ヒステリシス | 0.2％R.O. |
| 繰り返し性 | 0.2％R.O. |
| 推奨入力電圧 | 10V |
| 最大入力電圧 | 18V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 200MΩ以上 |
| 温度補償範囲 | 常温～+60℃ |
| 許容温度範囲 | 常温～+75℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m付属 |

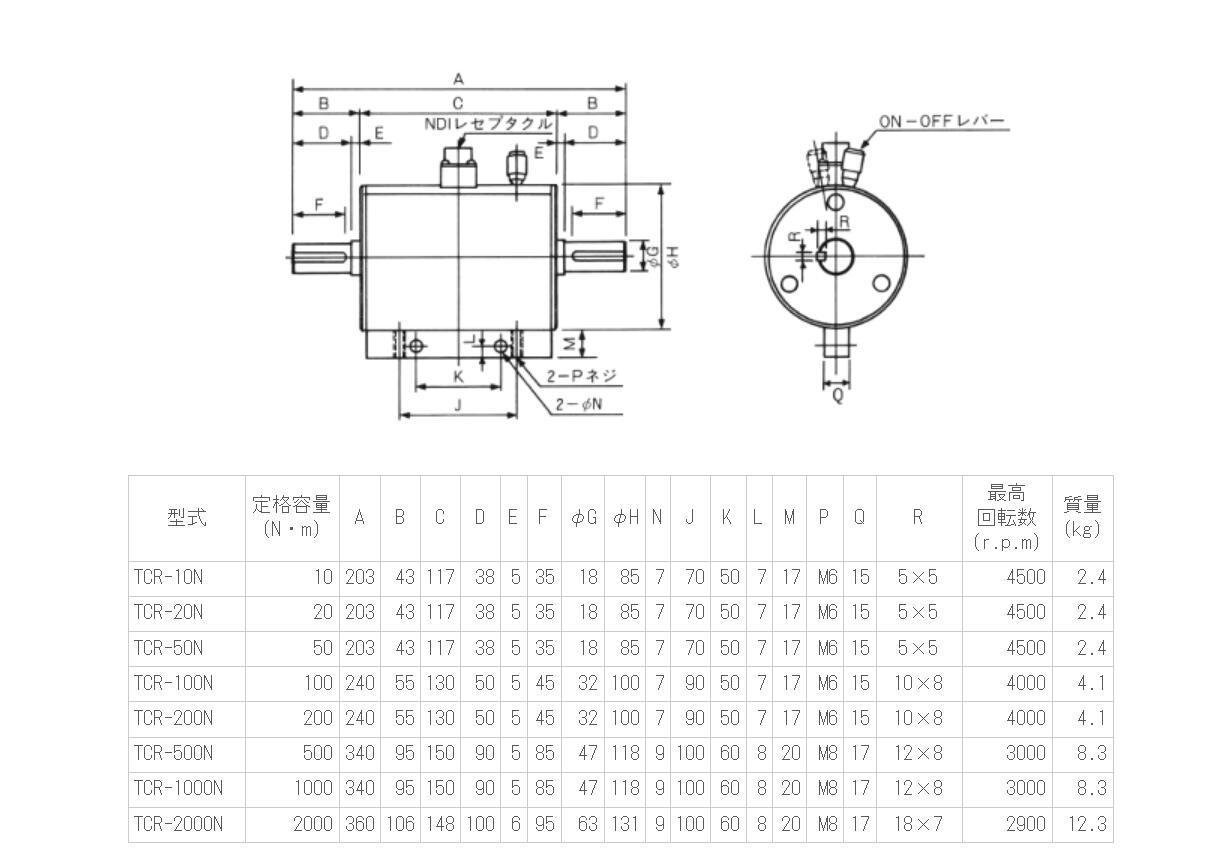

寸 法 表
Torque transducer
MODEL:TCR
連続回転する物体のねじりトルクを検出するもので、リード線引出し部に純銀のスリップリングを使用し精度、安定度が抜群で工業計測用として、又クラッチ、変速機のような自動車部品やモーター、ポンプ等の計測に最適です。
＊特長
・小型で取付容易
・ねじれ角が少なく応答性が高い
・曲げ、推力による影響が少ない
