MODEL:PCD

圧力受圧面にフラッシュダイヤフラムを使用しているために変換器として圧力容積がなく、高応答性を誇っています。
PCH型より更に小型で、しかも特殊ステンレス鋼を使用しています。

*特長
・小型、軽量で取付が容易
・高応答性、高信頼性
・防水構造

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量1MPa~50MPa
定格出力1.5mV/V±20%(1MPaは約1mV/V)
非直線性0.5%R.O.
ヒステリシス0.5%R.O.
繰り返し性0.5%R.O.
推奨入力電圧5V
最大入力電圧8V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+60℃
許容温度範囲-15~+80℃
温度による零点の影響±0.08%R.O./℃
温度による出力の影響±0.08%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m

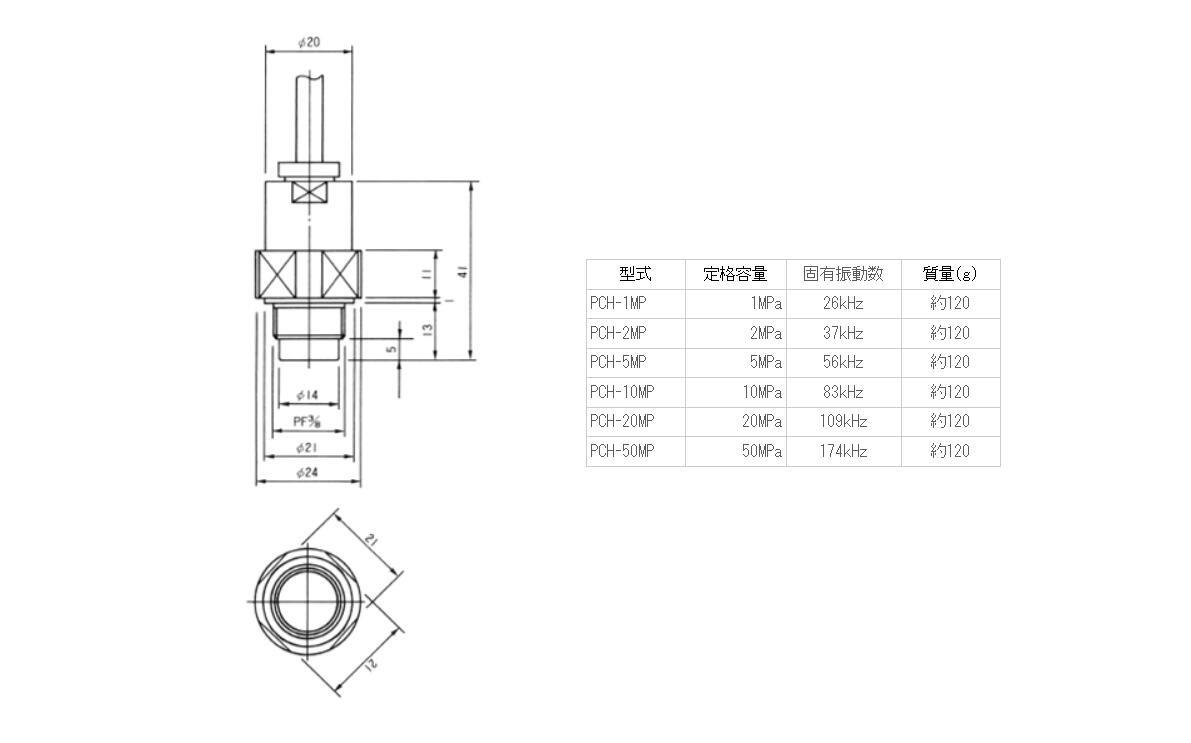

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
