MODEL:LCW

当ロードセルは計装用に開発され、過酷な条件下での使用にも充分耐えられるよう、強度を考慮してあります。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量5kN~200kN
定格出力2mV/V±1%(5kN~30kNは1.5mV/V)
非直線性0.1%R.O.(5kN~30kNは0.2%R.O.)
ヒステリシス0.1%R.O.(5kN~30kNは0.2%R.O.)
繰り返し性0.05%R.O.(5kN~30kNは0.1%R.O)
推奨印加電圧10V
許容印加電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.(5kN~30kN),150%R.C.(50kN~200kN)
ケーブルφ10、4芯シールドケーブル3m(50kN~200kN)、 φ6、4芯シールドケーブル3m(5kN~30kN)

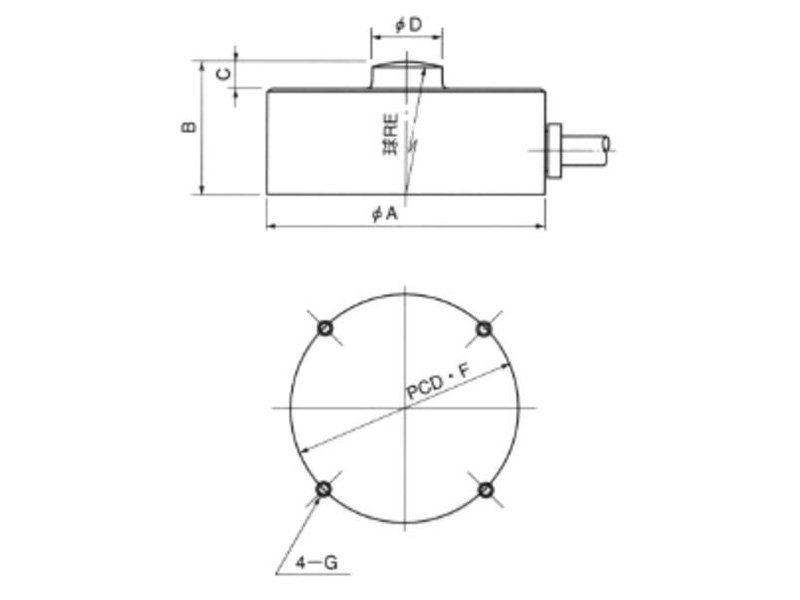

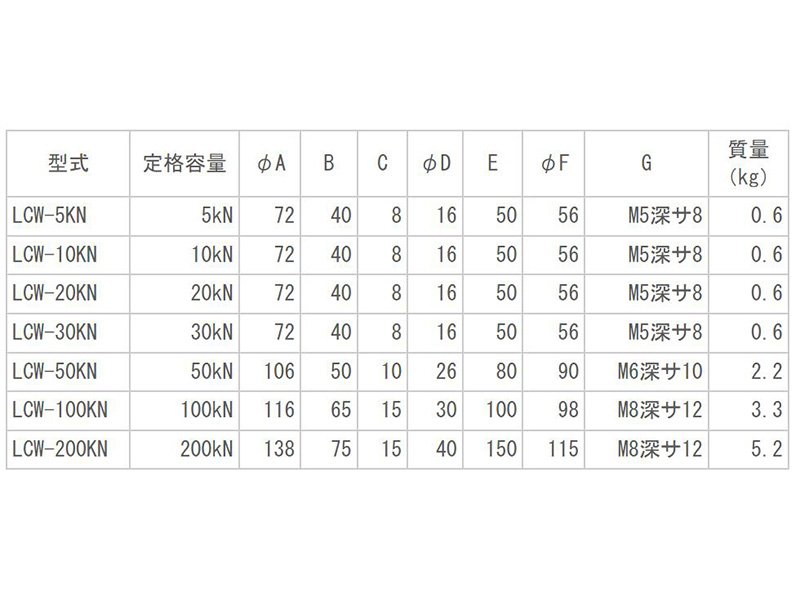

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
