MODEL:LCS

主に取り付けスペースがないときに利用されるロードセルで、小型ながら高容量まで製作可能であり、しかも高精度で安定した測定が出来ます。
外形寸法の変更も可能で、被服、人間工学、ロボット等に幅広く使用されています。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量10N~1kN
定格出力約1mV/V(10N~50Nは約0.5mV/V)
非直線性0.5%R.O.
ヒステリシス0.5%R.O.
推奨印加電圧5V
許容印加電圧10V
入出力抵抗350Ω
許容過負荷120%R.C.
ケーブルφ3、4芯シールドケーブル3m
質量約135g(ケーブル含む)

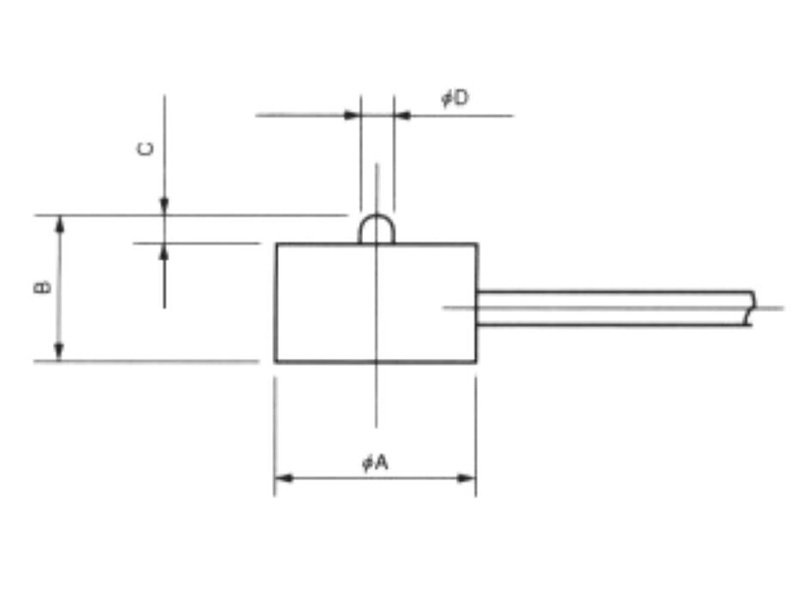

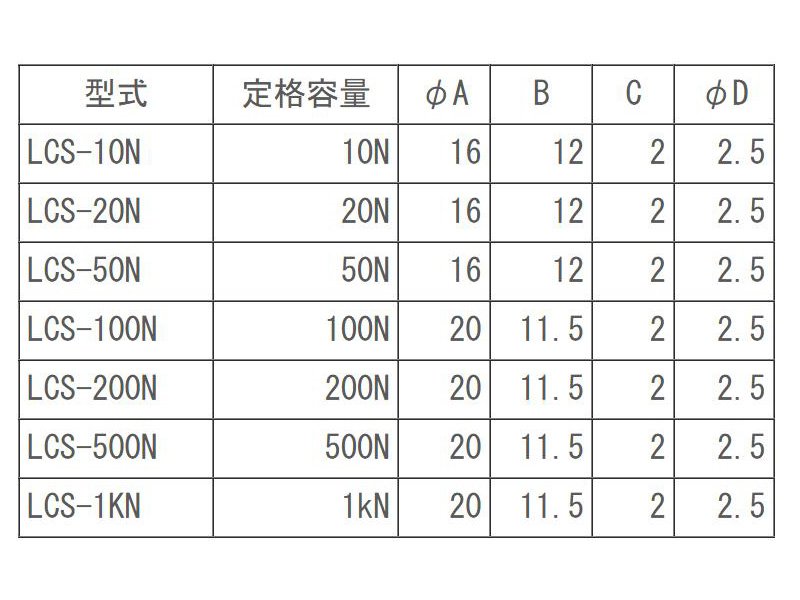

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
