MODEL:LTE

従来からある方式ですがコネクティングプレートが両端に直交して取付けられた一体型引張専用ロードセルです。
アタッチメントで狭み、付属のピンで固定して引張りますので、全長が短く高荷重の引張が可能です。
各種引張試験やワイヤなどのテンションの測定、ホッパー、タンクの吊り下げ荷重の制御等工業用システムとしても広く使用されています。

*特長
・コネクタープレートがついている
・10kNからはコネクター保護金具がついている
・低価格で高い信頼性がある
*本機種は3本爪チャック以外では使用できません。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量100N~100kN
定格出力1mV/V±1%
非直線性0.3%R.O.
ヒステリシス0.3%R.O.
繰り返し性0.1%R.O.
推奨印加電圧10V
許容印加電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m付属(100N~5kN) φ10、4芯シールドケーブル3m付属(10kN~100kN)

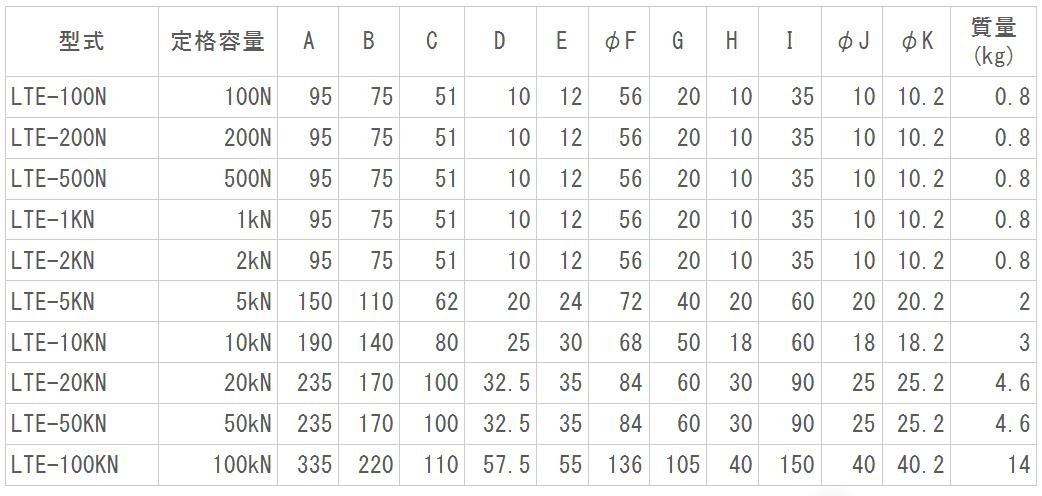

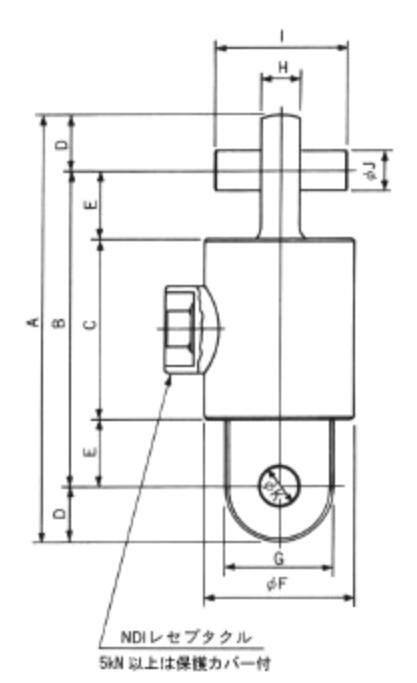

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
