MODEL:LRK

両端メネジの引張圧縮専用であり、小型でありながら高精度、高出力を誇り、しかも押引の出力誤差も少なく、高い信頼を得ています。
100Nから20kNまで幅広いレンヂでの材料試験や自動車部品の性能試験等の工業計測の分野で広く使用されています。

*特長
・小型、軽量で取扱が簡単
・高精度、高出力で信頼性が高い
・両端メネジと片端フランヂと2つの
取付方法が できる
・OEM生産によるローコスト化可能

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量100N~20kN
定格出力±2mV/V±1%
非直線性0.05%R.O.
ヒステリシス0.05%R.O.
繰り返し性0.03%R.O.
推奨印加電圧10V(100N~200Nは5V)
許容印加電圧18V(100N~200Nは10V)
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃(100N~200Nは-10~+60℃)
許容温度範囲-20~+80℃(100N~200Nは-10~+60℃)
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m(500N~20kN) φ3、4芯シールドケーブル3m(100N~200N)

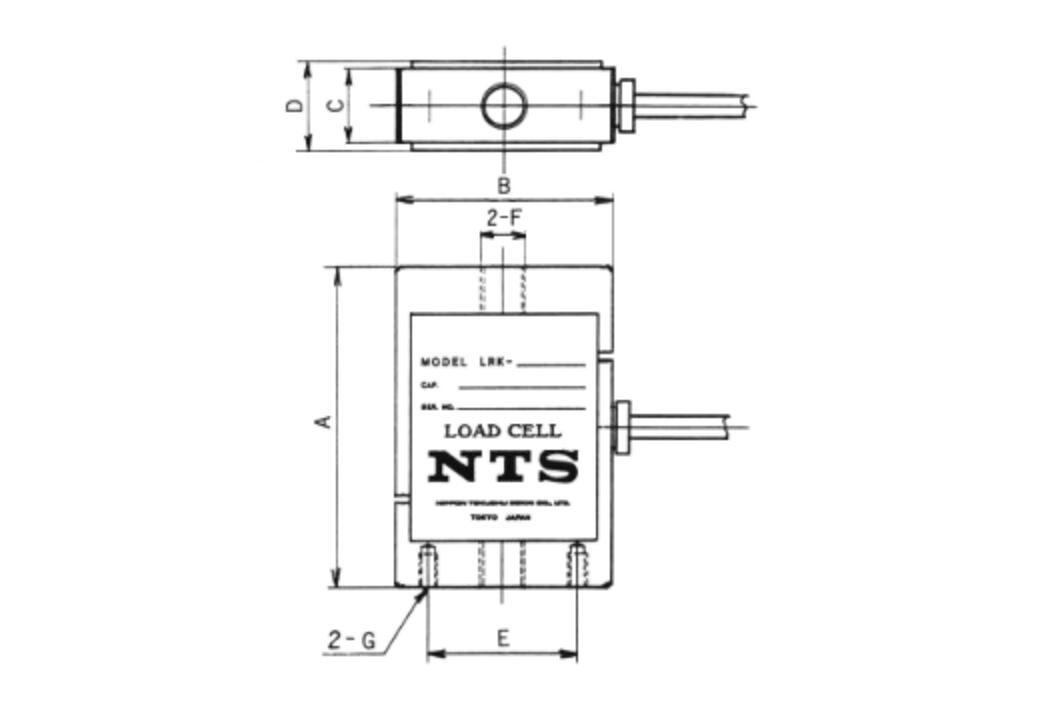

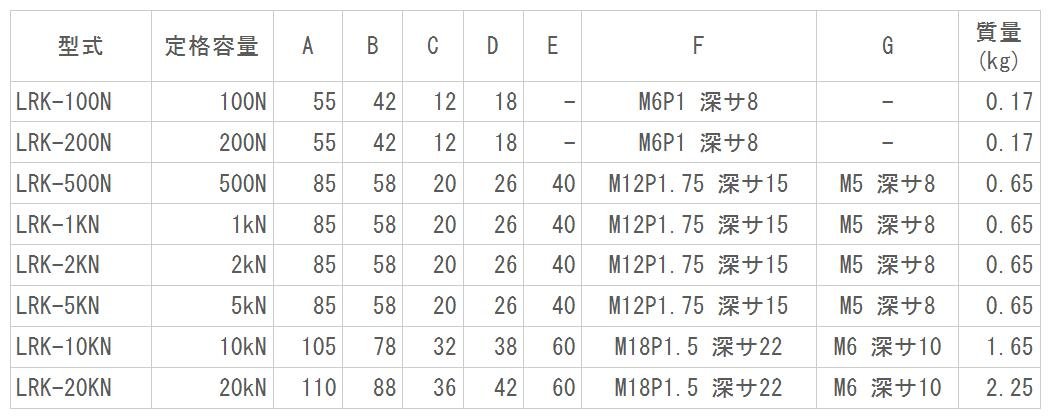

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
