MODEL:LTM

小型精密級の引張用ロードセルとして開発された本器は、高精度、高出力と高い信頼性を誇っています。
20N~20kNまでの広いレンヂで計量、試験機から工業計測システムまで幅広い用途で使用されています。

*特長
・小型、計量で取扱が簡単
・高精度、高出力で信頼性が高い

*特注品要素
・取付ネジ寸法の変更
・若干の寸法変更可能

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量20N~20kN
定格出力2mV/V±1%(20N~50Nは1mV/V、100Nは1.5mV/V)
非直線性0.05%R.O.(20N~100Nは0.1%R.O.)
ヒステリシス0.05%R.O.(20N~100Nは0.1%R.O.)
繰り返し性0.03%R.O.
推奨印加電圧10V(20N~50Nは5V)
許容印加電圧18V(20N~50Nは10V)
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m付属

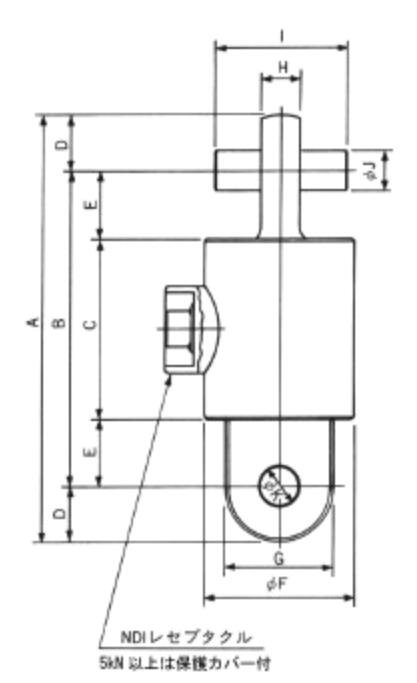

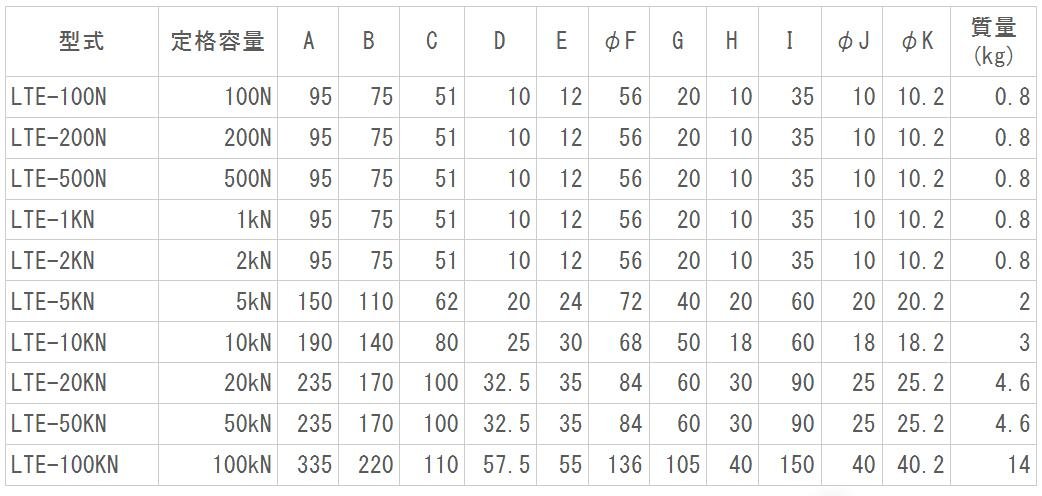

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
