MODEL:LCM

一般のロードセルの構造とは異なり、小型ながら特殊な方式により高精度、高出力に設計され、小型精密級の決定版として好評を博しています。
試験機や計量用として最適ですが、実験研究用としても幅広く利用されています。

*特長
・小型、軽量で取付容易
・高精度・高出力

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量20N~20kN
定格出力2mV/V±1%(20N~100Nは1mV/V)
非直線性0.05%R.O.(20N~100Nは0.1%R.O.)
ヒステリシス0.05%R.O.(20N~100Nは0.1%R.O.)
繰り返し性0.03%R.O.
推奨印加電圧10V(20N~100Nは5V)
許容印加電圧18V(20N~100Nは10V)
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃(20N~100Nは-10~+60℃)
許容温度範囲-20~+80℃(20N~100Nは-10~+60℃)
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m(200N~20kN)、 φ3、4芯シールドケーブル3m(20N~100N)

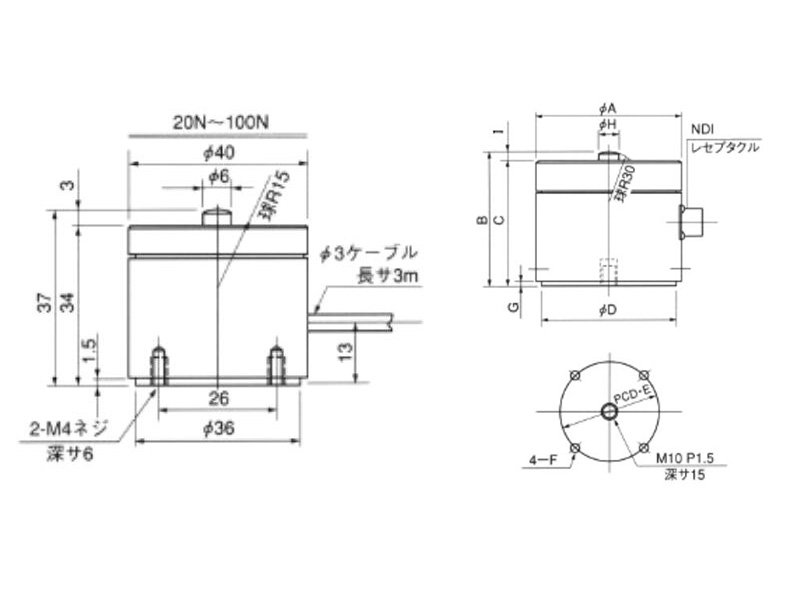

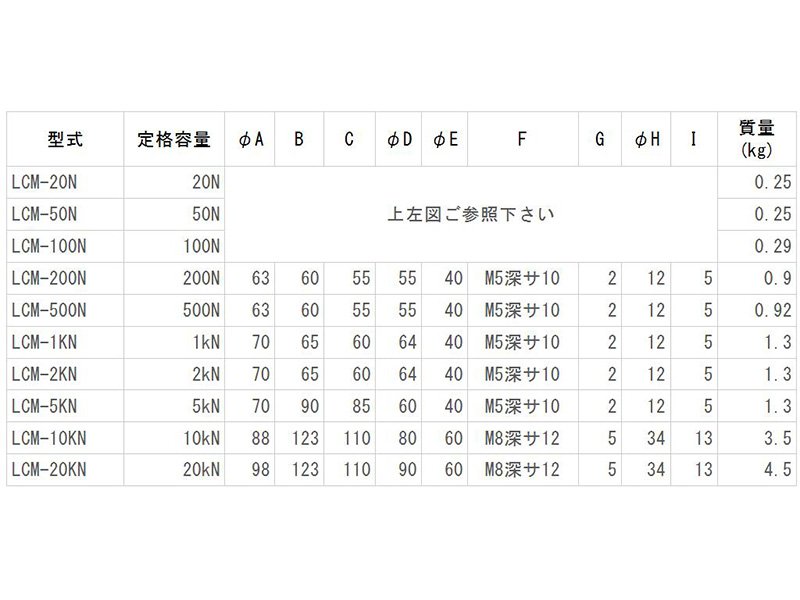

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
