MODEL:LCH

定格5kN~500kNまでの打ち抜き、圧入、カシメ用プレス専用に開発されたロードセルです。
両端面に4カ所の取付け穴がありますのでフランジ接続で上ラムと、打ち抜き金型をそれぞれ取り付けます。
小型で既設のプレスにも容易に取り付けられ、プレス成型品の合否の判定や一定ストロークまで、圧入時の荷重管理などに多く使用されています。

製品資料ダウンロード (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量5kN~500kN
定格出力1mV/V±1%
非直線性0.3%R.O.(300kN~500kNは0.5%R.O.)
ヒステリシス0.3%R.O.(300kN~500kNは0.5%R.O.)
繰り返し性0.1%R.O.
推奨印加電圧10V
許容印加電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m

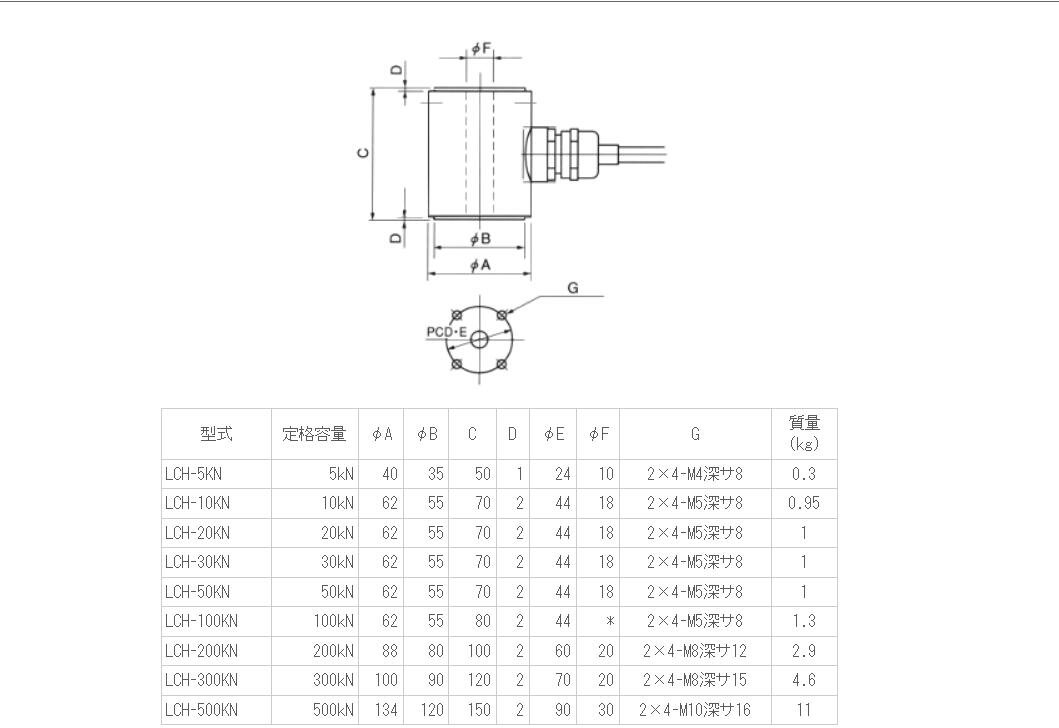

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
