MODEL:LCD

圧縮専用の小型ロードセルとして一般的に多く使用されています。 小型軽量で取付け場所に制約がある所でも容易に取付けられる様に設計されています。 オールステンレス製で耐蝕性に優れ、試験機、圧入プレス、カシメ機や実験研究用のロードセルとして幅広く使用されています。

*特長
・小型軽量で高精度
・オールステンレスで耐蝕性に優れている
・ロードセルの高さが低いのでスペースの
ない所でも容易に取付けが可能

*特注品要素
・荷重受部をオネジにする事が可能
・底面取付穴の一部変更可能
・防水型可能

製品資料ダウンロード (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量100N~20kN
定格出力1mV/V±1%(5kN~20kNは1.5mV/V)
非直線性0.2%R.O.(100Nは0.3%R.O.)
ヒステリシス0.2%R.O.(100Nは0.3%R.O.)
繰り返し性0.1%R.O.
推奨印加電圧10V
許容印加電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.01%R.O./℃
温度による出力の影響±0.01%/℃
許容過負荷120%R.C.
ケーブルφ6、4芯シールドケーブル3m

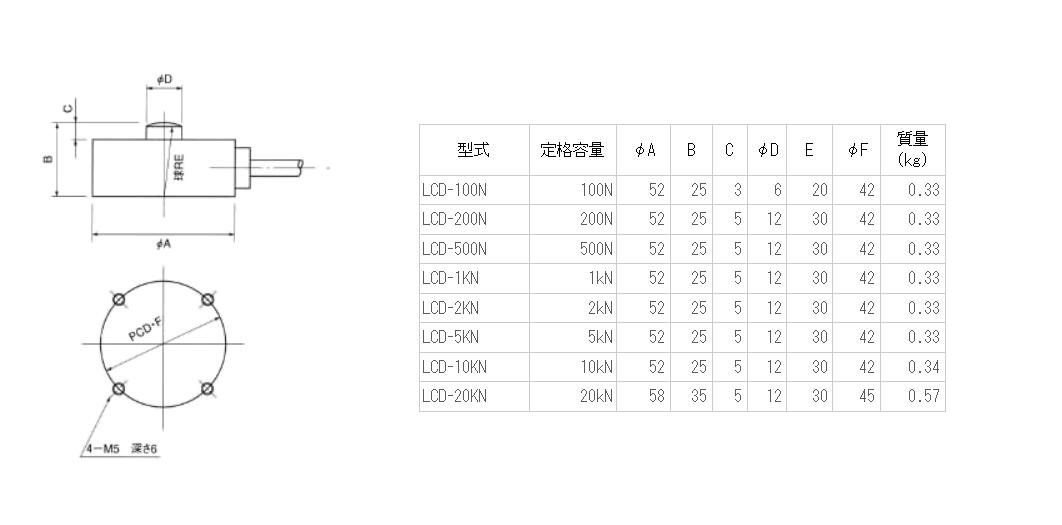

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
