MODEL:LCX

剪断方式を採用し薄型、高精度、高出力が実現しました。
曲げモーメント、横荷重に強く、堅牢な構造で安定性に優れ、そのうえ疲労寿命が長いなどの多くの特長を持っています。
材料試験機や疲労試験機、荷重方式が一定しない試験等に特に優れた特長を発揮します。

*特長
・薄型、高精度、高出力
・疲労寿命が長い
・曲げモーメントや横荷重に強い

*特注品要素
・荷重受け部ネジの変更
・取付関係の変更

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量5kN~2000kN
定格出力2mV/V±0.25%
非直線性0.05%R.O.(500kN~1000kNは0.1%R.O.、2000kNは0.3%R.O.)
ヒステリシス0.1%R.O.(500kN~1000kNは0.15%R.O.、2000kNは0.3%R.O.)
繰り返し性0.03%R.O.
推奨印加電圧10V
許容印加電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.005%R.O./℃
温度による出力の影響±0.005%/℃
許容過負荷150%R.C.
ケーブルφ10、4芯シールドケーブル3m

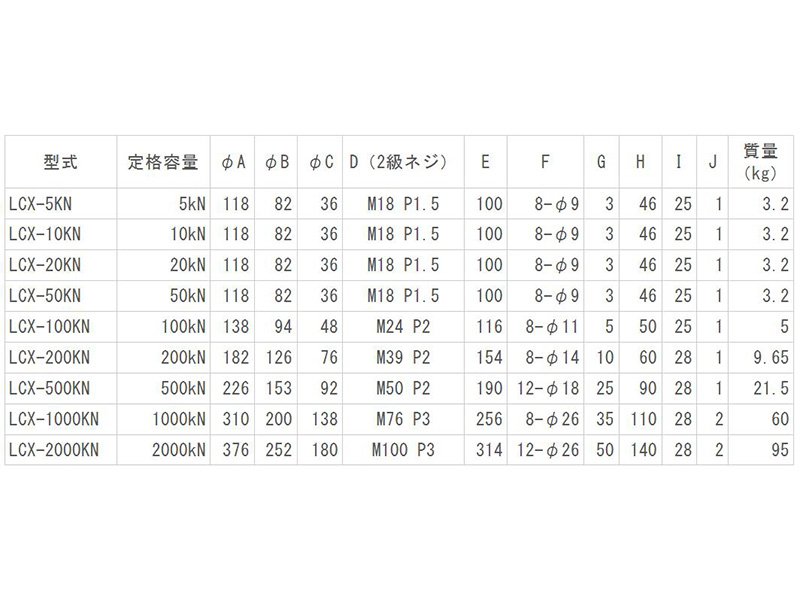

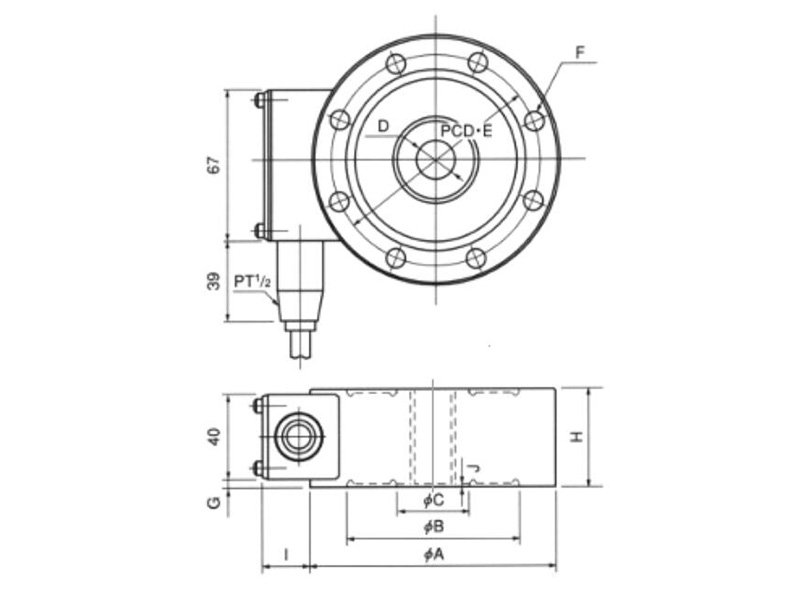

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
