MODEL:LCY

NTSの技術を結集しLCUよりも更に背の低いロードセルとして新しく開発されました。
言うまでもなくホッパー、タンク等の計量システムや、スペースのない所での高荷重測定等工業用のシステムとして最適です。

*特長
・薄型で安定している
・高精度
・高出力で信頼性が高い
・特殊検出方法のため傾斜荷重に強い

*特注品要素
・コネクター方式可能

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量10kN~200kN
定格出力2mV/V±0.25% (10kNは1.5mV/V)
非直線性0.05%R.O.
ヒステリシス0.1%R.O.
繰り返し性0.03%R.O.
推奨印加電圧10V
許容印加電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+70℃
許容温度範囲-20~+80℃
温度による零点の影響±0.005%R.O./℃
温度による出力の影響±0.005%/℃
許容過負荷150%R.C.
ケーブルφ10、4芯シールドケーブル3m

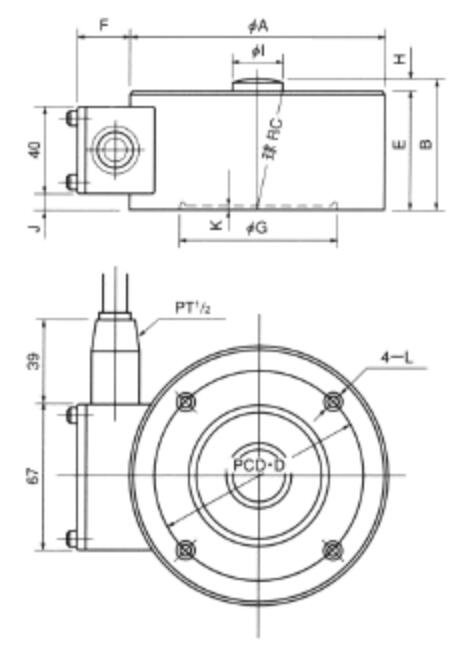

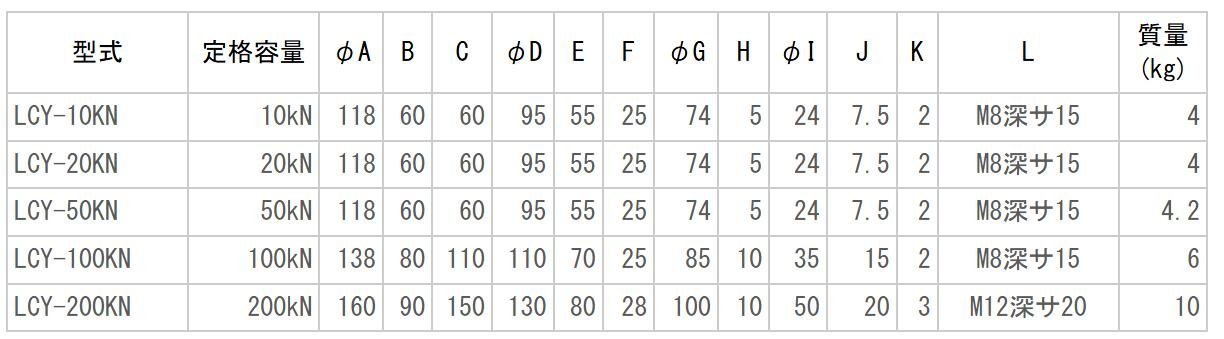

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
