MODEL:PCH

PCH型は管内の油圧、液圧などを検出するための変換器で、特殊ステンレス鋼を使用しています。工業計器と組合せてプロセスコントロールや工作機械、プレス等の制御などの工業計測システムや一般の実用研究用として広く使用されています。

*特長
・小型、軽量で取付けが容易
・高精度、高信頼性

*特注品要素
・取付ネジの変更可能
・防水型可能
・負圧検定可能

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
定格容量100kPa~50MPa
定格出力1.5mV/V±1%(100kPa~1MPaは1mV/V)
非直線性0.2%R.O.(100kPa~1MPaは0.3%R.O.)
ヒステリシス0.2%R.O.(100kPa~1MPaは0.3%R.O.)
繰り返し性0.1%R.O.
推奨入力電圧5V
最大入力電圧10V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+60℃
許容温度範囲-15~+80℃
温度による零点の影響±0.02%R.O./℃
温度による出力の影響±0.02%/℃
許容過負荷150%R.C.
ケーブルφ6、4芯シールドケーブル3m付属

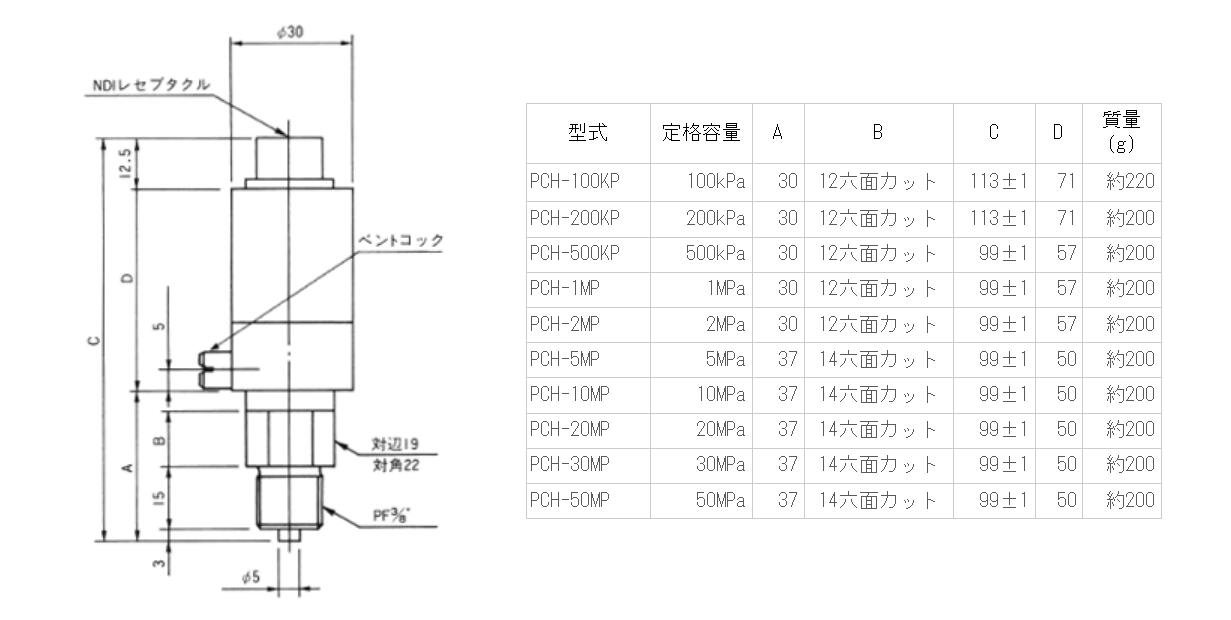

寸 法 表



*仕様及び寸法は予告無く変更する場合があります。
