仕様
| 項目 | 仕様内容 |
|---|---|
| 定格容量 | 58.84 N {6 kgf} ～ 490.3 N {50 kgf} |
| 安全過負荷 | 150 %R.C. |
| 極限過負荷 | 200 %R.C. |
| 定格出力 | 2 mV/V ±0.2 mV/V |
| 非直線性 | 0.015 %R.O. |
| ヒステリシス | 0.015 %R.O. |
| 再現性 | 0.02 %R.O. |
| クリープ | 0.02 %R.O./20分 |
| クリープ回復 | 0.02 %R.O./20分 |
| 推奨励起電圧 | 12V以下 |
| 最大励起電圧 | 20 V |
| ゼロバランス | ±0.1 mV/V |
| 入力抵抗 | 420Ω⁺³⁰₋₂₀ Ω |
| 出力抵抗 | 350Ω ±5Ω |
| 絶縁抵抗 | 2000MΩ以上(DC 50V)(ブリッジ－本体間) |
| 補償温度範囲 | −10 ℃ ～ 50 ℃ |
| 使用温度範囲 | −10 ℃ ～ 50 ℃ |
| 温度によるゼロ点変動 | 0.04 %R.O./10 ℃ |
| 温度による出力変動 | 0.012 %負荷/10 ℃ |
| ケーブル | 直結φ3.2、4芯40cmシールドケーブル |
| 保護等級 | IP64 |
| 材質 | アルミ |

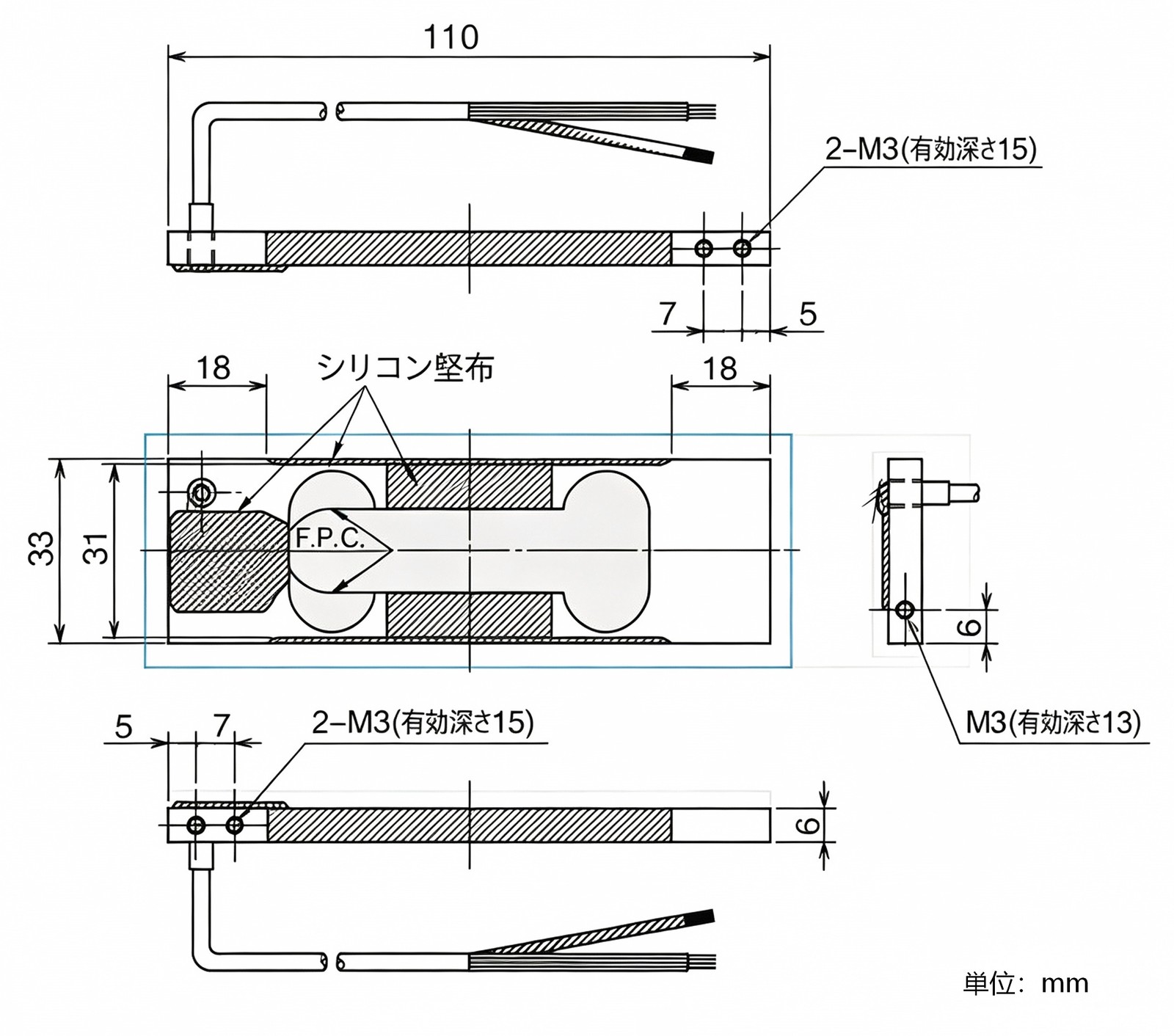

寸 法 表

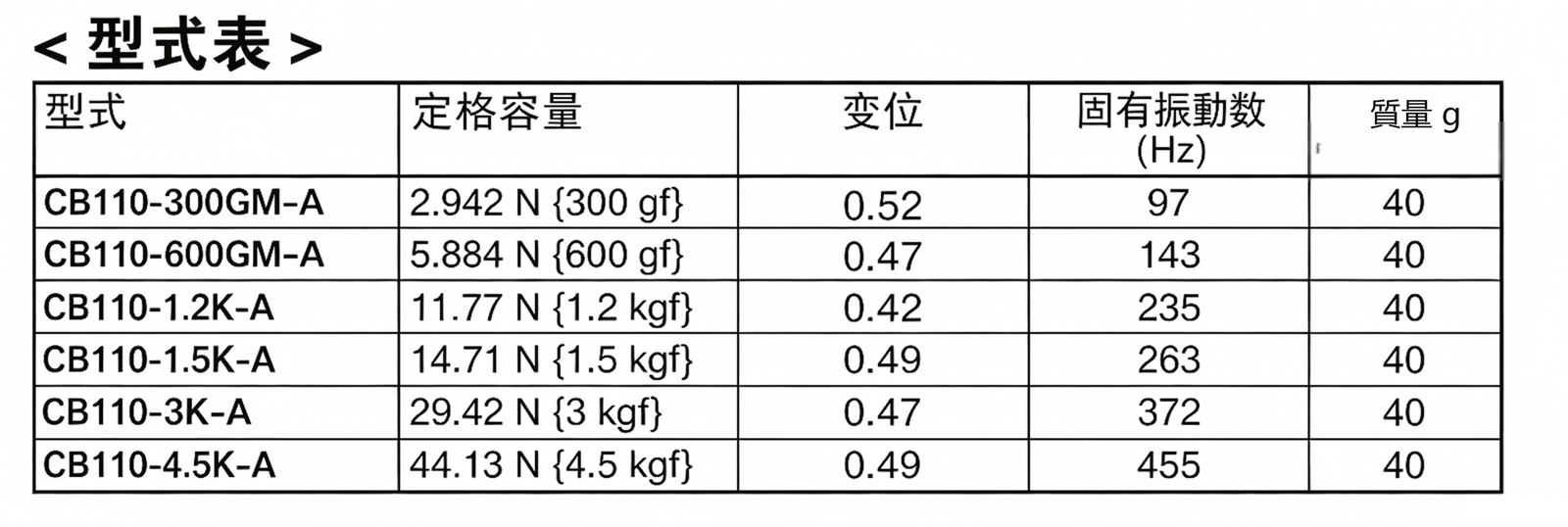

型式表
