MODEL:NTS-1280

本器はロードセル、圧力変換器等のひずみゲージ式変換器の信号を増幅する計装用増幅器です。
出力は電圧出力(MAX.10V)及び電流出力(4-20mA)を標準で装備し、フィルタ、ブリッジ電源、校正機能(CAL)等を内蔵したコストパフォーマンスに優れた低価格増幅器です。
ブリッジ電圧、感度(増幅倍率)、フィルタは標準仕様以外に受注時の御指定により変更が可能です。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
適用変換器ひずみゲージ式変換器
ブリッジ電圧DC2.5V、DC5V、DC10V、(電流30mA以内)
定格出力電圧出力±10V、負荷抵抗2KΩ以上 電流出力4-20mA、負荷抵抗500Ω以下
ゼロ調整範囲±0.25mV/V(入力換算)前パネル20回転トリマによる
感度調整範囲
入力感度タイプL :1.00mV/V~5.00mV/Vの入力を10V出力
タイプM0.50mV/V~2.50mV/Vの入力を10V出力
タイプH0.35mV/V~1.70mV/Vの入力を10V出力
微調整前パネル20回転トリマによる 但し上記感度調整範囲はブリッジ電圧DC10V にて規定
校正値0.25mV/V、0.5mV/V、1mV/V(精度±0.2%以内)
結線用端子台7.62mmピッチM3×L6+セムスナベ小ネジ
応答周波数特性ベッセル型ローパス・フィルタ 2Hz(-3dB)、10Hz(-3dB)、100Hz(-3dB)、1kHz(-3dB)
非直線性0.02%F.S.以内
温度変化による影響零点移動:1μV/℃以内(入力換算)
感度変化0.01%F.S./℃以内
使用温度範囲-10~60℃
電源AC100V±10V 50/60Hz、約5VA
重量約700g
付属品電源コード:1本 (但し電源AC100Vの場合のみ)
調整用ドライバ1本
取扱説明書1冊

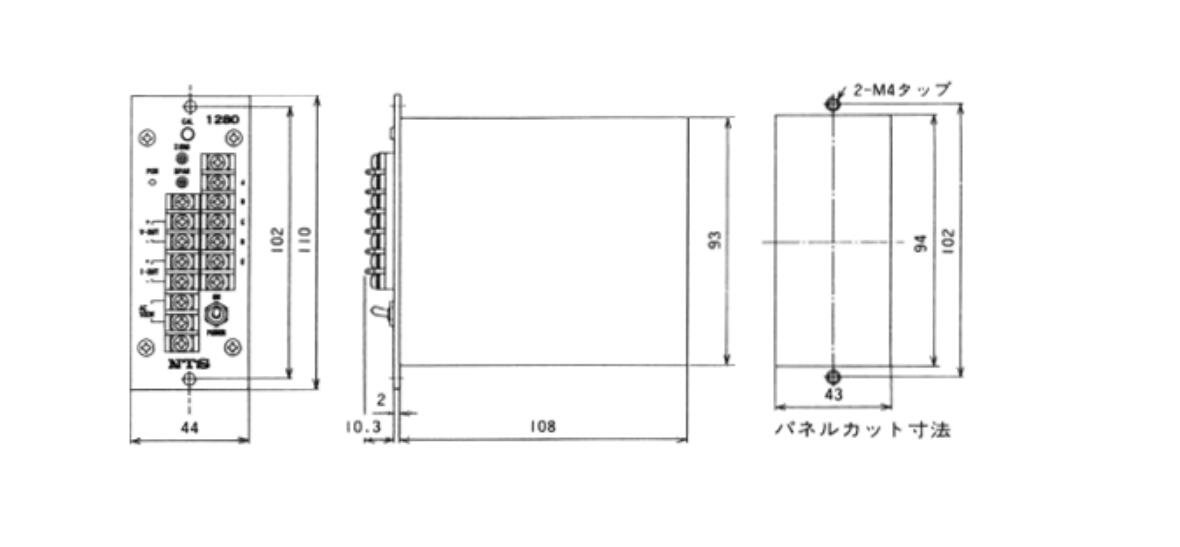

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
