仕 様
- 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器(ブリッジ抵抗120Ω～1kΩ)
接続台数 ・・・・・・・・・・ 350Ω変換器 DC5V 4台まで(並列接続)
120Ω変換器 DC2.5V 1台
変換器印加電圧 ・・・・・・・ DC2.5V、DC5V 切り替え可能
信号入力範囲 ・・・・・・・・ ±0.25mV/V～3mV/V（印加電圧5V）
±0.5mV/V～3mV/V（印加電圧2.5V）
ゼロ調整範囲 ・・・・・・・・ 感度校正時：変換器定格出力の約±50％
校正後 ：校正範囲内任意(オートゼロ)
応答周波数 ・・・・・・・・・ 3Hz、10Hz、30Hz、100Hz、300Hz、1000Hz 切り替え可能
サンプリング間隔 ・・・・・・ 2000回/秒
表示範囲 ・・・・・・・・・・ -9999～9999
(表示範囲を超えた場合、またはA/Dオーバーの場合は
-E 、E を表示)
精度
非直線性 ・・・・・・・・・ ±0.05％F.S. ±1digit
ゼロ点変化 ・・・・・・・・ ±0.5μV/℃ (Typ.)
感度変化 ・・・・・・・・・ 0.02％F.S./℃ ±1digit以内
数値表示 ・・・・・・・・・・ 7セグメント赤色LED：文字高15mm
表示更新間隔 ・・・・・・・・ 切り替え可能
小数点表示 ・・・・・・・・・ 無しまたは任意の1点
感度校正 ・・・・・・・・・・ 実負荷による校正または数値入力による校正が可能
電気校正精度 ・・・・・・・・ ±0.1％F.S.以内
メモリバックアップ ・・・・・ 内部不揮発メモリにて全設定を保存
判定制御
設定数 ・・・・・・・・・・ 2点 (HI/LO)
出力信号 ・・・・・・・・・ 2点 (HI/LO)
出力方式 ・・・・・・・・・ 1a接点出力
接点容量 ・・・・・・・・・ AC250V 0.1A / DC30V 0.5A
制御入力
入力信号 ・・・・・・・・・ ZERO：任意の入力を表示0に補正
HOLD：ホールドの種類を設定可能
短絡時間 ・・・・・・・・・ 200msec以上
電圧出力
出力方式 ・・・・・・・・・ D/A出力
出力分解能 ・・・・・・・・ 最大1/9999
出力電圧 ・・・・・・・・・ 最大±10V 1000表示単位で設定可能
出力回数 ・・・・・・・・・ 2000回/秒
オプション
ＯＰ－０２ ・・・・・・・・ BCDパラレル出力
ＯＰ－０３ ・・・・・・・・ RS-232C
使用温湿度範囲 ・・・・・・・ -5～40℃ 85％RH以下（但し結露なきこと）
電源電圧 ・・・・・・・・・・ AC85V～264V 50/60Hz (約20VA)
消費電流 ・・・・・・・・・・ 100mA（AC100V印加時、突入電流を除く）
付属品 ・・・・・・・・・・・ AC100V用電源ケーブル2m 1本
取付金具 1個
端子カバー 2個
取扱説明書 1冊

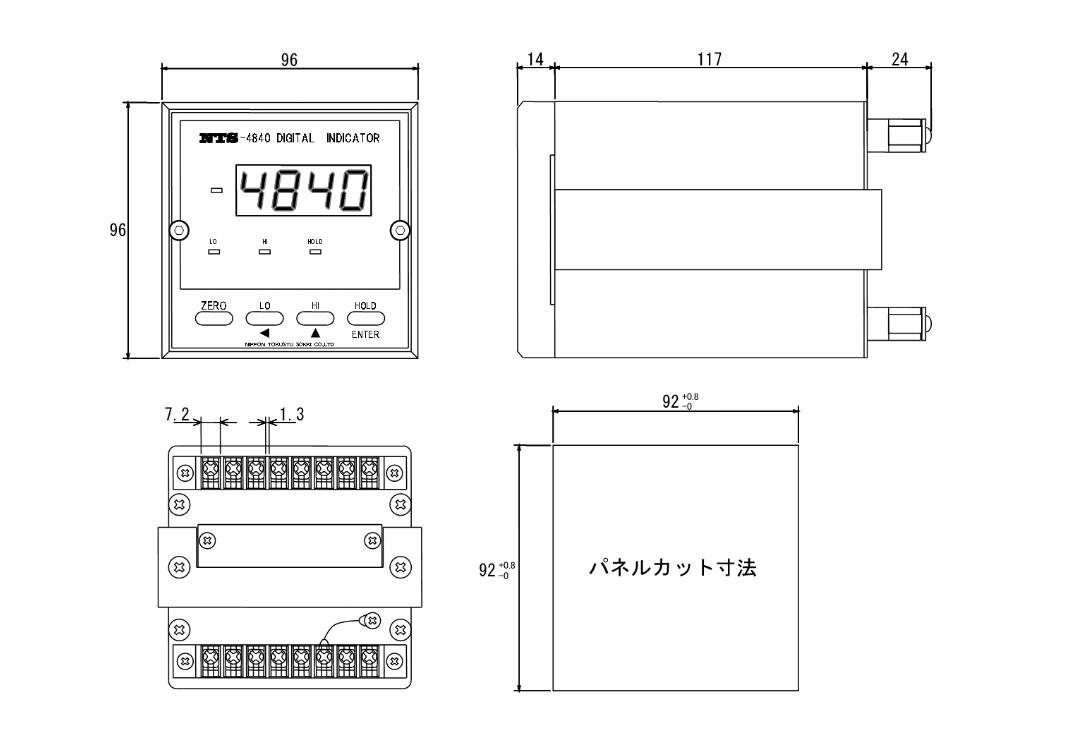

寸 法 表
