仕様
| 項目 | 仕様内容 |
|---|---|
| 測定点数 | 1点 |
| 使用ゲージ抵抗 | 120Ω~1KΩ |
| ゲージ率 | 2.00 |
| ブリッジ電圧 | DC2.5V、5V、10V切換 |
| 測定範囲 | ±10000×10-6 ひずみ(BV=10V時) ±20000×10-6 ひずみ(BV=5V時) ±40000×10-6 ひずみ(BV=2.5V時) |
| 平衡調整範囲 | ±5000×10-6 ひずみ以上 |
| 平衡調整方式 | |
| 自動平衡調整(AUTO) | 精度:±1×10-6 |
| 時間 | 約1秒 |
| 手動微調整(FINE) | 調整範囲:±10×10-6 ひずみ以上(但し中央で自動平衡調整後) |
| 感度 | 100×10-6ひずみ入力に対して 2.5V(BV=10V時) 1.25V(BV=5V時) 0.625V(BV=2.5V時) |
| 出力 | OUT-1: ±10V(200Ω以上の負荷) |
| OUT-2 | ±10V(2kΩ以上の負荷) OUT-2は単独にOUT-1の1~1/2倍連続可変 |
| 非直線性 | ±0.01%F.S.以内 |
| 校正ひずみ(CAL) | ±1~9999×10-6ひずみ 4桁デジタルスイッチにて設定 精度 ±0.2%F.S. 感度調整器 |
| ATT | 1、1/2、1/5、1/10、1/20、0 誤差各点とも±0.3%以内 |
| VAR | ATTの1~1/2.5倍連続可変 |
| S/N比 | ATT=1、VAR=MAX |
| LPF ノイズ | |
| 応答周波数特性 | DC~20kHz ローパスフィルタ(LPF) |
| 遮断周波数 | 10、100、1K、10K、WBの5段 |
| 減衰傾度 | 10、100、1K、10K 約-18dB/oct以内 WB(20kHz) +1dB、-3dBいない |
| 使用温度範囲 | -10~+50℃ |
| 温度変化による影響 | |
| 零点移動 | ±1×10-6ひずみ/℃以内 |
| 感度変化 | ±0.05%F.S./℃以内 電源変化による影響(電源電圧±10%変化に対して) |
| 零点移動 | ±0.05%F.S.以内 |
| 感度変化 | ±0.05%F.S.以内 |
| モニタメータ | デジタル電圧表示 |
| 10.00表示/10V | |
| 外部制御 | ±CAL: a接点(+/- 各1) |
| AUTO | a接点 |
| 電源 | AC100V~AC230V±10V 50/60Hz 約10VA |
| 重量 | 約1.4kg |
| オプション | OP-1 : OUT-1 4-20mA出力(0~+10V出力時) *OUT-2 ADJ機能は無くなります。 |

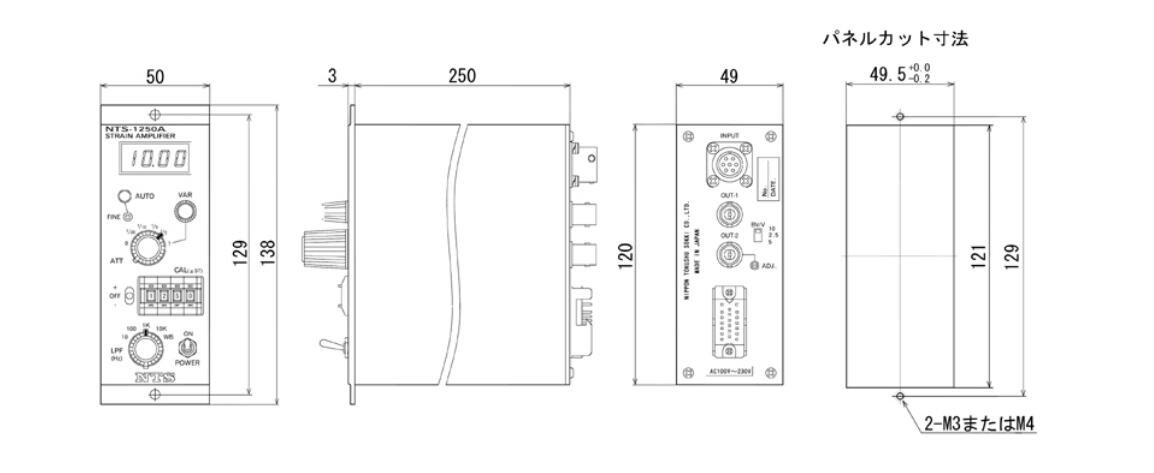

寸 法 表
