仕 様
- 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器
変換器入力電圧 ・・・・・・ 0.5～3mV/V
変換器印加電圧 ・・・・・・ DC10V、120mA以内、DC5V注文時指定により変更可能
変換器接続数 ・・・・・・・ 350Ω 1本（BV=10V）又は、120Ω 1本（BV=5V）
表示部
最大表示 ・・・・・・・・・ 2000、4000、7995（内部切換）
分解能 ・・・・・・・・・・ 1/2000
表示器 ・・・・・・・・・・ LED7セグメント赤LED（H=15mm）
サンプリングタイム ・・・・ 内部1mSec×設定値（但し、アナログLPF 100Hz±dB）
表示及び出力は、 約10回/秒
ＺＥＲＯ調整範囲 ・・・・・ 約±30％
ＳＰＡＮ調整範囲 ・・・・・ 約±20％
精度
アナログ部
非直線性 ・・・・・・・・ ±0.1％ R.O.±1digit
ＺＥＲＯ点変化 ・・・・・ ±0.05％R.O./℃ at20±15℃
ＳＰＡＮ変化 ・・・・・・ ±0.05％R.O./℃ at20±15℃
Ａ／Ｄ変換時間 ・・・・・ 約20μSec（サンプルホールドなし）
操作モード ・・・・・・・・ PEAK,TRACK
出力
アナログ出力 ・・・・・・・ 約0～10V/5KΩ負荷/最大表示（2000又は4000）
約0～8V/5KΩ負荷/最大表示（7995）
(アナログ出力は、PEAKホールド及びAUTO ZEROの動作をしません)
デジタル出力 ・・・・・・・ BCD、TTL正論理（オプション）
設定器 ・・・・・・・・・・・ 4桁デジスイッチ 前面2点、小型デジスイッチ 内部3点
判定出力 ・・・・・・・・・・ 判定モードにて出力
表示（ＬＥＤ） ・・・・・・ LOWER値≦表示値≦UPPER値：GO（赤色）
表示値<LOWER値又はUPPER値<表示値：NG（赤色）
接点出力（ＩＣ） ・・・・・ LOWER値≦表示値≦UPPER値：GOリレーON
表示部<LOWER値又はUPPER値<表示値：NGリレーON
接点容量 ・・・・・・・・・ AC125V、DC24V 1A（抵抗負荷）
0.1A（誘導負荷）
コントロール信号 ・・・・・・ パルス幅50mSec以上
接点又はオープンコレクター
判定信号 ・・・・・・・・・ 信号の立ち上がり又は、立ち下がりにて判定モードになります。
リセット信号 ・・・・・・・ 信号の立ち上がりにてデジタル表示及び、設定器出力を
リセットします。
表パネルのリセットスイッチと同じ機能があります。
Ａ／Ｚ信号 ・・・・・・・・ AZ信号入力中のTRD入力をデジタル的にキャンセルします。
(但しアナログ出力は含みません)
使用温度範囲 ・・・・・・・・ 0～40℃
電源 ・・・・・・・・・・・・ AC100Vまたは200V 50/60Hz
外形寸法 ・・・・・・・・・・ 幅192mm×高さ96mm×奥行325（突起部含まず）

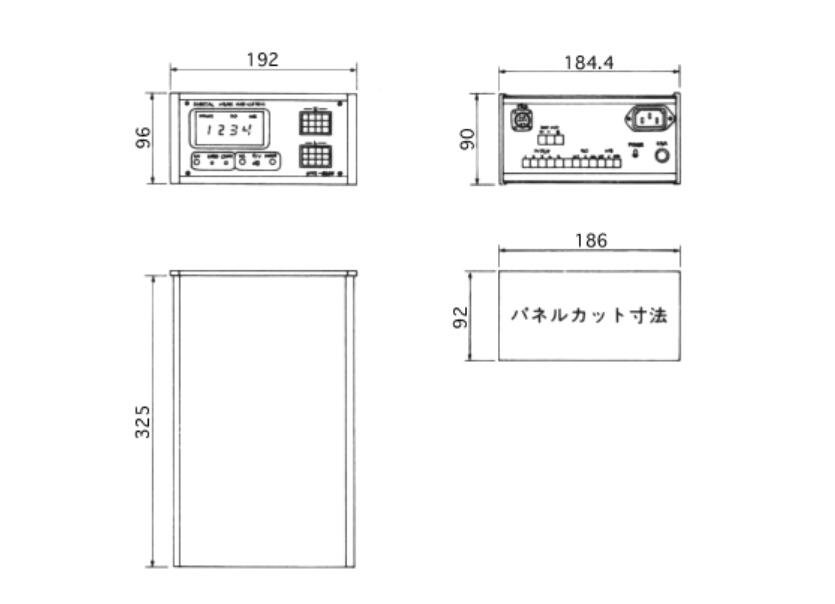

寸 法 表
