MODEL:NTS-1260/1270

本器は、ロードセルなどのストレンゲージ式各種変換器より得られる微少な出力を増幅する目的に最適な計装用増幅器です。
電圧増幅回路の他、CAL機能、ゼロ・感度調整機能、フィルタ、ブリッジ電源回路、オートゼロ機能(NTS-1260)など増幅器として必要な機能は全て備えています。
出力は0~±10Vの電圧出力と4-20mAの電流出力が標準装備され、いかなる外部計測器にも接続することが出来ます。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
適用変換器ストレンゲージ式変換器(350Ω系変換器4ヶ並列接続可能)
ブリッジ電圧DC2.5、5、10、(背面スイッチにより選択可能)
定格出力電圧0~±10V、負荷抵抗2KΩ以上、 電流4~20mA、負荷抵抗500Ω以下
ゼロ調整範囲約-1.15mV/V~+1.03mV/V
TARE(粗調)16ステップディップロータリースイッチ
ZERO(微調)20回転トリマによる
感度調整範囲約±0.34mV/V~±10.21mV/Vの範囲の入力を定格(10V)にできる (ブリッジ電圧10Vにて)
GAIN(粗調)16ステップディップロータリースイッチ
SPAN(微調)20回転トリマによる オートゼロ機能(NTS-1260)
オートゼロ範囲±10V
分解能12bit(±1/2000)
オートゼロ指令全面パネルスイッチおよび外部信号による (パルス幅50mS以上負パルス)
校正値0.5mV/Vおよび1.0mV/V±0.2%
非直線性0.01%F.S.以内
応答周波数特性減衰傾度約-12dB/oct(ベッセル型)
1HzS/N比:0.7μVp-pRTI以下(入力換算値)
1KHzS/N比:6μVp-pRTI以下(入力換算値)
使用温度範囲-10~+40℃
温度変化による影響
零点移動±0.4μV/℃ RTI 以内(NTS-1260) ±0.2μV/℃ RTI 以内(NTS-1270)
感度変化±0.01%F.S./℃以内
使用電源AC100V±10V 50/60Hz、約10VA
重量約1.2kg

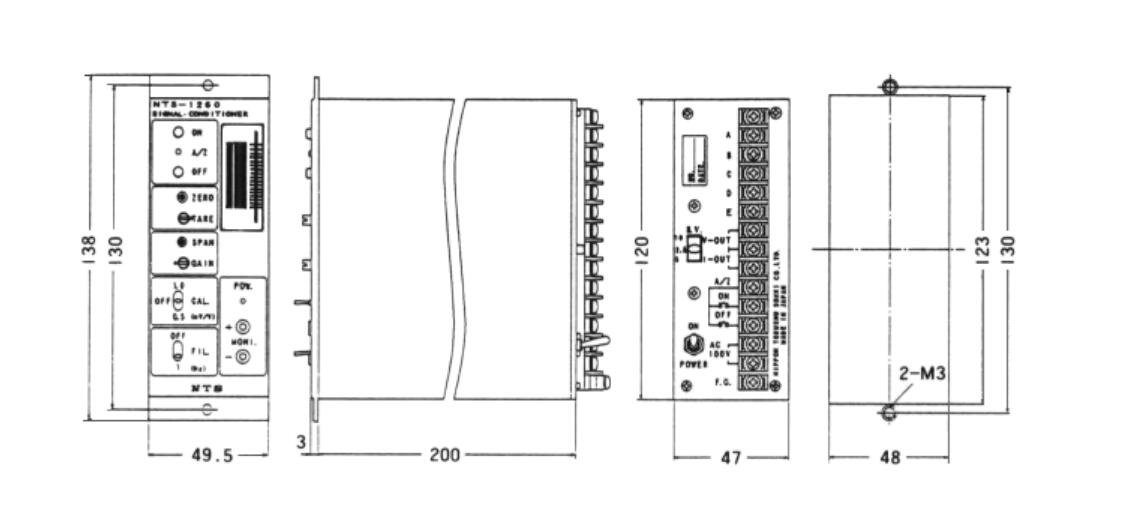

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
