MODEL:NTS-4700

計量、圧力制御、プレス荷重制御ピーク表示計と多用途用として設計されました。
オートゼロ、2点コンパレータが標準装備されています。

*特長
・オートゼロ、2点コンパレータ、ピークホールド
標準装備
・サンプリングタイム10回/秒
・分解能1/5000
・ロードセル4本迄並列接続可能
・BCD、RS-232Cと2種類のデジタル出力
・同一ケースにてA、Bの2種類があります
A型・・・・計量、圧力制御等の通常表示用
B型・・・・外部よりホールド信号を入出した
時点を表示。 圧入荷重管理に最適

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
適合変換器ひずみゲージ式変換器
変換器入力電圧0.5~3mV/V
ブリッジ電圧DC10V 120mA以内(350Ω4本)(DC5V 60mAオプション)
最大表示9998
最大分解能1/5000
表示器7セグメント赤色LED(H=15mm)
サンプルレート約10回/秒(ANALG LPF 100Hz-1dB)
ZERO調整範囲微調整:約±10%F.S. 粗調整:約±50%F.S.
SPAN調整範囲約±20%
精度
非直線性±0.05% F.S.±1digit
ZERO点変化±0.05%F.S/℃
SPAN変化±0.05%F.S/℃ (但しPEAK及びHOLD値の精度は±0.5%)
出力
アナログ出力0~5V/5KΩ 負荷/最大表示(PEAK及びAUTO ZEROは機能しません)
デジタル出力BCD、TTL(オプション) シリアル出力(RS-232C準拠)(オプション)
設定器上、下限設定器各4桁、デジタルスイッチHOLDタイマー11/2桁
設定器出力各1a投点
+NG表示値>UPPER値にて “ON”
GOUPPER値≧表示値≧LOWER値にて “ON”
-NGLOWER値>表示値にて “ON”
接点容量AC125V、DC24V 1A(抵抗負荷)
コントロール信号接点又はオープンコレクタ パルス幅:100m sec以上
AZ信号信号入力時の値を記憶し、この点をZEROとします
AZ RESET信号AZにて記憶したZERO点を解除します
HOLD信号表示をHOLDします
H/P RESET信号表示のHOLD及びPEAK値のRESETをします
使用温度範囲0~40℃
電源AC100V±10% 50/60HzまたはAC200V±10% 50/60Hz

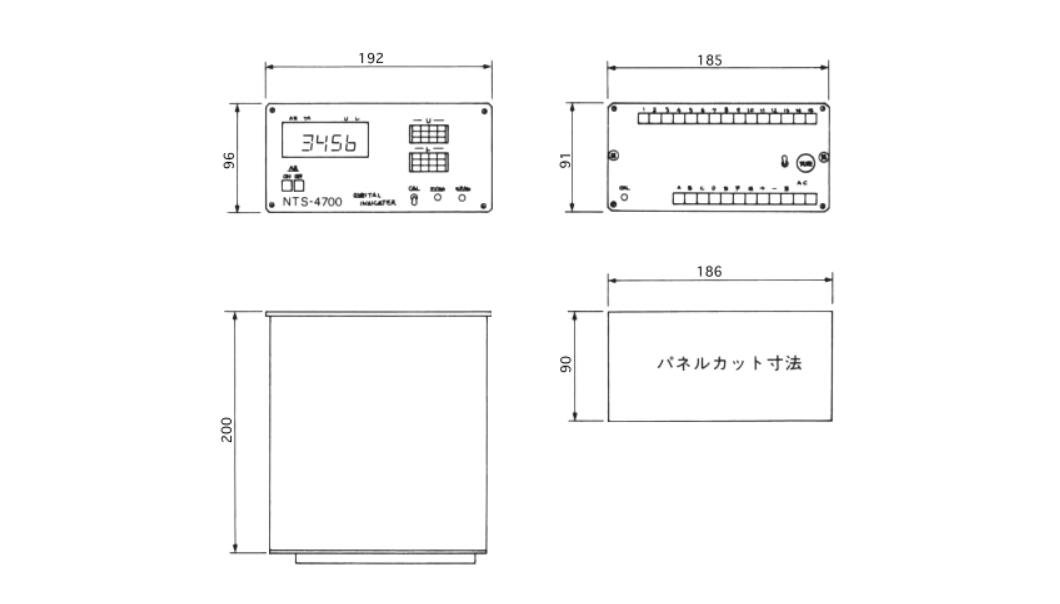

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
