仕様
| 項目 | 仕様内容 |
|---|---|
| 適合変換器 | ひずみゲージ式変換器 |
| 印加電圧 | DC10V、120mA以内、DC5V注文時指定により変更可能 |
| 最小入力電圧 | 2.5μV/最小目盛 |
| 最大表示調整範囲 | 0.5mV/V~3mV/V |
| 最大分解能 | 1/2000 |
| 最大表示 | 1000、2000、4000、8000 |
| 表示器 | 7セグメント赤色LED (H=15mm) |
| サンプリング | 内部200回/秒以上 表示及び出力は、約10回/秒 (但し、アナログLPF 100Hz-1dB) |
| ZERO調整範囲 | 約±30%(最大表示) |
| SPAN調整範囲 | 約±30%(最大表示) |
| 精度 | |
| 非直線性 | ±0.1% F.S.±1digit |
| ZERO点変化 | ±0.05%F.S./℃ |
| SPAN変化 | ±0.05%F.S./℃ |
| アナログ出力 | 約0~10V/KΩ 負荷/最大表示 (アナログ出力は、PEAK、AZ動作をしません) |
| 設定器 | 4桁デジスイッチ2点 |
| 設定器出力 | (1a出力3点) |
| HOLD値>U設定値 | +NG |
| U設定値≧HOLD値≧L設定値 | GO |
HOLD値| -NG | |
| 接点容量 | AC125V、DC24V、1A(抵抗負荷)0.1A(誘導負荷) |
| コントロール信号 | パルス幅:50msec 接点またはオープンコレクタ |
| AZ | 信号の立ち上がりで表示をデジタル演算にてZEROにします。 (但し、PEAK及びHOLD MODEの時は無効) |
| AZ RESET | 信号の立ち上がりでAUTO ZEROを解除します (但しPEAK及びHOLD MODEの時は無効) |
| HOLD1 | 信号の立ち上がりでHOLD MODEになります。 |
| HOLD2 | 信号の立ち下がりでHOLD MODEになります。 |
| HD RESET | 信号の立ち上がりでHOLD MODEを解除します。 |
| P/T | ON:PEAK MODE、OFF:前面スイッチによる。 |
| 使用温度範囲 | 0~40℃ |
| 電源 | AC100Vまたは200V 50/60Hz |
| 外形寸法 | 幅192mm×高さ96mm×奥行219mm(突起部含む) |
| オプション | BCD並列、セントロニクス準拠 |

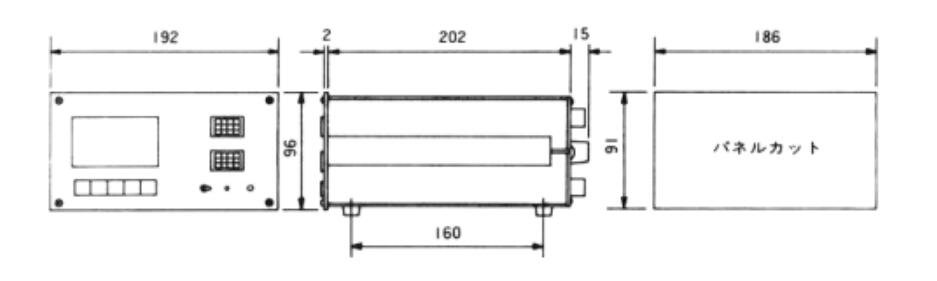

寸 法 表
