MODEL:NTS-330

本器は広角度メーターを使用した広角度指示計です。
デジタルでは味わえない表示のスピード感やオペレーターの感覚を重視し、未だ根強い人気があります。

*特注品要素
・メーターリレーを使用し、2点の制御まで可能
・0値近辺に固定の空接点を出すことが可能
・0~10V、1~5V、4-20mAの出力も可能
・DC電源用可能
・入力切換器内蔵(2点迄)可能

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
変換器入力部
入力電圧0.5~3mV/V
変換器接続数350Ω4台まで(並列接続)
変換器印加電圧DC5Vまたは、10V
指示部
外形110×110広角度メーター
目盛最大100等分御指定による
精度
非直線性±1%F.S.以内
温度によるゼロ点変化±0.05%/℃/F.S.以内
温度によるスパン変化±0.05%/℃/F.S.以内
電源±10%変化に対して0.1%/F.S.以内
使用温度範囲0~50℃
電源AC100V±10% 50/60Hz
重量約3Kg
オプション
アナログ出力フルスケールで1V周波数特性DC~2Hz
DC電源用DC11~15V又はDC20~30Vのいずれか

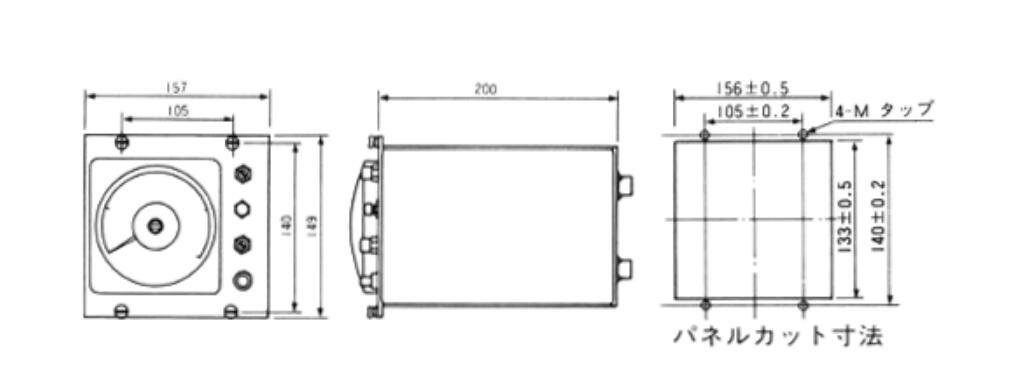

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
