仕 様
- 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器
接続台数 ・・・・・・・・・・ 350Ωロードセル4台まで(並列接続)
変換器印加電圧 ・・・・・・・ DC5V
信号入力範囲 ・・・・・・・・ 0.5mV/V～2.5mV/V（4段階切換）
応答周波数 ・・・・・・・・・ 100Hz-3dB
サンプリング間隔 ・・・・・・ 1000回/秒
表示範囲 ・・・・・・・・・・ -19999～19999
精度
非直線性 ・・・・・・・・・ ±0.03％F.S.以内
零点変化 ・・・・・・・・・ ±0.5μV/℃ RTI以内
感度変化 ・・・・・・・・・ 0.03％F.S./℃ ±1digit以内
数値表示 ・・・・・・・・・・ 7セグメント赤色LED：文字高15mm
表示更新間隔 ・・・・・・・・ 10回/秒
小数点表示 ・・・・・・・・・ 無しまたは任意の1点
風袋補正 ・・・・・・・・・・ 実荷重または数値入力により補正
感度校正 ・・・・・・・・・・ 実荷重または数値入力により校正
ＡＺ補正 ・・・・・・・・・・ 任意の入力表示0に補正
電気校正精度 ・・・・・・・・ ±0.1％F.S.以内
メモリバックアップ ・・・・・ 内部不揮発メモリにて全設定を保存
判定制御
設定数 ・・・・・・・・・・ 4点 (ALM/HI/GO/LO または ALM/SET1/SET2/SET3)出力信号 ・・・・・・・・・ 4点 (ALM/HI/GO/LO または ALM/SET1/SET2/SET3)
出力方式 ・・・・・・・・・ アイソレーションオープンコレクタ出力
印加電圧 ・・・・・・・・・ DC30V MAX.制御入力
入力信号 ・・・・・・・・・ AZ：任意の入力を表示0に補正
TMG：測定の指示またはホールドを実行
JDG：判定制御
RES：ピーク/ボトム/ホールドのリセット
入力方式 ・・・・・・・・・ NPN：オープンコレクタまたは無電圧接点信号
駆動電流 ・・・・・・・・・ 1c=20mA以上
リーク電流 ・・・・・・・・ 100μA以下
ＯＮ電圧 ・・・・・・・・・ 2V以下
応答時間 ・・・・・・・・・ 5mSec以内
電圧出力
出力方式 ・・・・・・・・・ D/A出力
出力分解能 ・・・・・・・・ 1/10000（DC10V出力時）
出力電圧 ・・・・・・・・・ DC10V±0.03V FULL出力は1V単位にDC10Vまで設定可能
負荷抵抗 ・・・・・・・・・ 5KΩ以上
出力回数 ・・・・・・・・・ 1000回/秒
使用温湿度範囲 ・・・・・・・ 0～40℃85％RH以下（但し結露なきこと）
電源電圧 ・・・・・・・・・・ AC100V～240V±10％ 50/60Hz
消費電流 ・・・・・・・・・・ 100mA（AC100V印加時、突入電流を除く）
付属品 ・・・・・・・・・・・ AC100V用電源ケーブル2m 1本
取付金具 1対
取扱説明書 1冊オプション
- ＯＰ－１ 電流出力
出力方式 ・・・・・・・・・ D/A出力
出力分解能 ・・・・・・・・ 1/10000
出力電流 ・・・・・・・・・ 4-20mA
負荷抵抗 ・・・・・・・・・ 500Ω以下
出力回数 ・・・・・・・・・ 1000回/秒
ＯＰ－２ ＢＣＤ出力
出力方式 ・・・・・・・・・ アイソレーションオープンコレクタ出力
駆動容量
印可電圧 ・・・・・・・・ DC30V MAX.
吸収電流 ・・・・・・・・ DC30mA MAX.
ＯＮ電圧 ・・・・・・・・ DC0.4V TYP.
出力信号 ・・・・・・・・・ データ17本、極性1本、オーバー1本、制御信号1本
制御入力 ・・・・・・・・・ 1本（BUSY）
応答速度 ・・・・・・・・・ 10回/秒
出力論理 ・・・・・・・・・ データ、極性、オーバー、各々設定可
適合コネクタ ・・・・・・・ D-SUB 25P
ＯＰ－３ ＲＳ－２３２Ｃ
通信方式 ・・・・・・・・・ 全二重通信方式
同期方式 ・・・・・・・・・ 非同期式通信方式
伝送コード ・・・・・・・・ ASCII
伝送速度 ・・・・・・・・・ 1200/2400/4800/9600bits/sec
データビット長 ・・・・・・ 7bit
パリティ ・・・・・・・・・ 偶数パリティ
ストップビット長 ・・・・・ 1bit
デリミタ ・・・・・・・・・ 受信時CR(LFコードは無視）、送信時CR+LF
適合コネクタ ・・・・・・・ D-SUB 25P
ＯＰ－４ ＲＳ－４８５（４２２）
通信方式 ・・・・・・・・・ 全二重通信方式
同期方式 ・・・・・・・・・ 非同期式通信方式
通信ループ ・・・・・・・・ 2ループ（送信/受信）
伝送コード ・・・・・・・・ ASCII
伝送速度 ・・・・・・・・・ 1200/2400/4800/9600bits/sec
データビット長 ・・・・・・ 7bit
パリティ ・・・・・・・・・ 偶数パリティ
ストップビット長 ・・・・・ 1bit
デリミタ ・・・・・・・・・ 受信時CR(LFコードは無視）、送信時CR+LF
ＩＤ設定範囲 ・・・・・・・ 01～99の任意のIDを設定
接続台数 ・・・・・・・・・ RS-422接続時最大16点、RS-485接続時最大64点 -

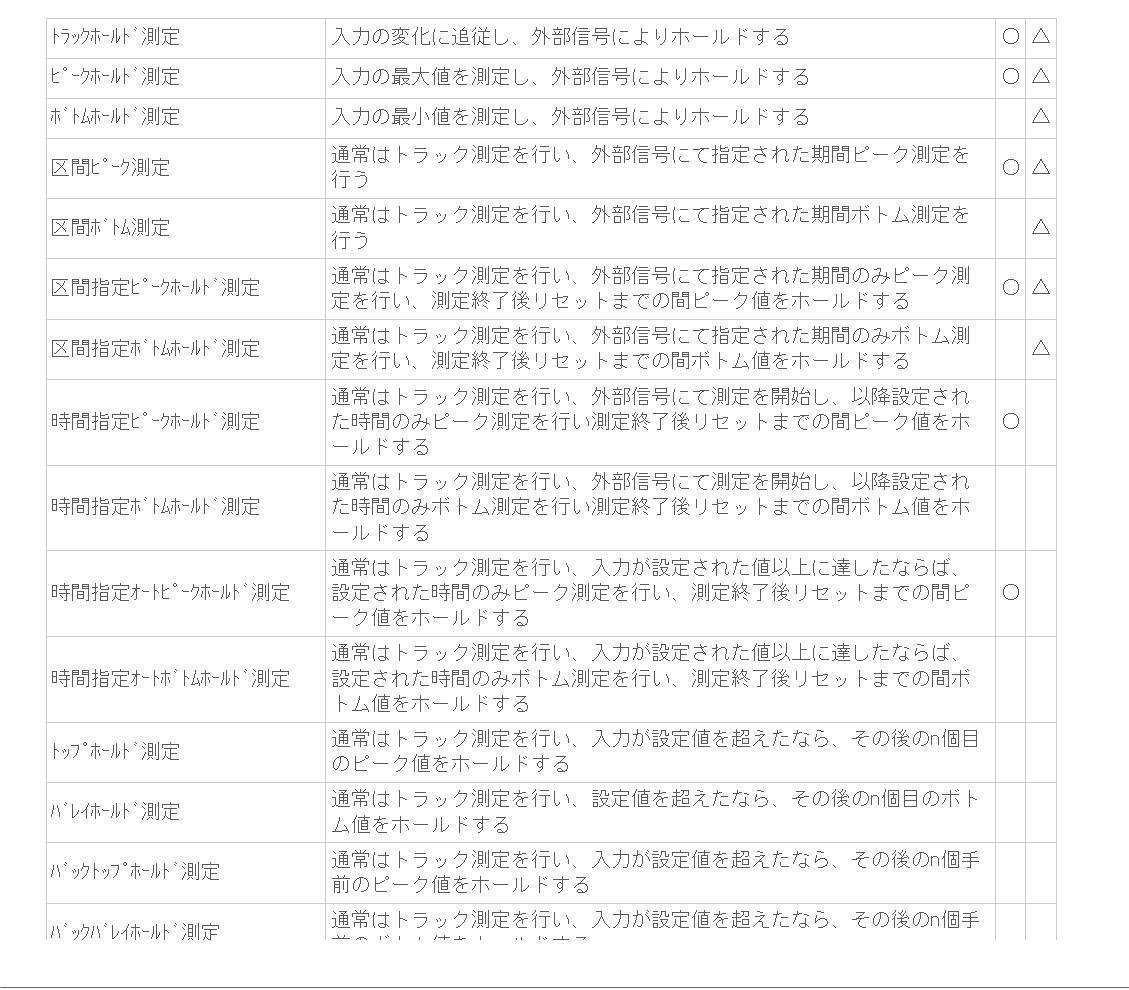

測 定 方 法
-

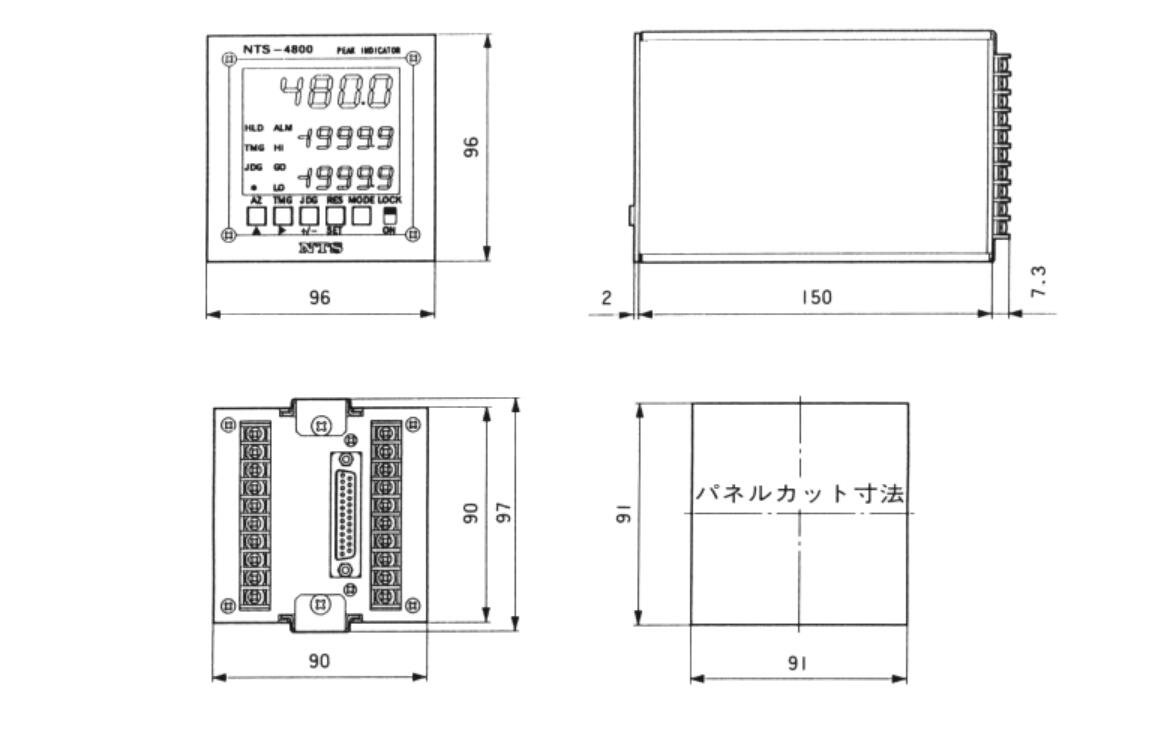

寸 法 表
