仕様
| 項目 | 仕様内容 |
|---|---|
| 適合変換器 | ひずみゲージ式変換器 |
| 変換器入力電圧 | 0.5~3mV/V |
| 変換器印加電圧 | DC10V (オプションDC10V) |
| 変換器接続数 | 350Ω1個(BV=10V)又は、120Ω1個(BV=5V) |
| 最大表示 | 2000、4000、7995(内部切換) |
| 分解能 | 1/2000 |
| 表示器 | LED7セグメント赤LED(H=15mm) |
| サンプリングタイム | 200回以上(但し、アナログLPF 100Hz±dB)表示及び出力は、 |
| 約10回/秒 | |
| ZERO調整範囲 | 約±30% |
| SPAN調整範囲 | 約±20% |
| 精度 | |
| 非直線性 | ±0.1% F.S.±1digit |
| ZERO点変化 | ±0.05%F.S./℃ at20±15℃ |
| SPAN変化 | ±0.05%F.S./℃ at20±15℃ |
| 操作モード | PEAK,TRACK |
| 出力 | |
| アナログ出力 | 約0~10V/5KΩ負荷/最大表示(2000又は4000) 約0~8V/5KΩ負荷/最大表示(7995) (アナログ出力は、PEAKホールド及びAUTO ZEROの動作をしません) |
| デジタル出力 | BCD、TTL正論理(オプション) |
| 設定器 | 4桁デジスイッチ2点 |
| 設定器出力 | ホールド信号入力後に出力 |
| 表示(LED) | LOWER値≦表示値≦UPPER値:GO(赤色) |
表示値| NG(赤色) | |
| 接点出力(IC) | LOWER値≦表示値≦UPPER値:GOリレーON |
表示部| NGリレーON | |
| 接点容量 | AC125V、DC24V 1A(抵抗負荷) |
| 0.1A(誘導負荷) | |
| コントロール信号 | パルス幅50msec以上 接点又はオープンコレクター |
| ホールド信号 | ホールド信号入力後、判定結果を出力します。 |
| リセット信号 | オートゼロ及びホールドのリセットをします。 |
| A/Z信号 | TRD入力をデジタル的にキャンセルします。 (但しアナログ出力は含みません) |
| 使用温度範囲 | 0~40℃ |
| 電源 | AC100Vまたは200V 50/60Hz |

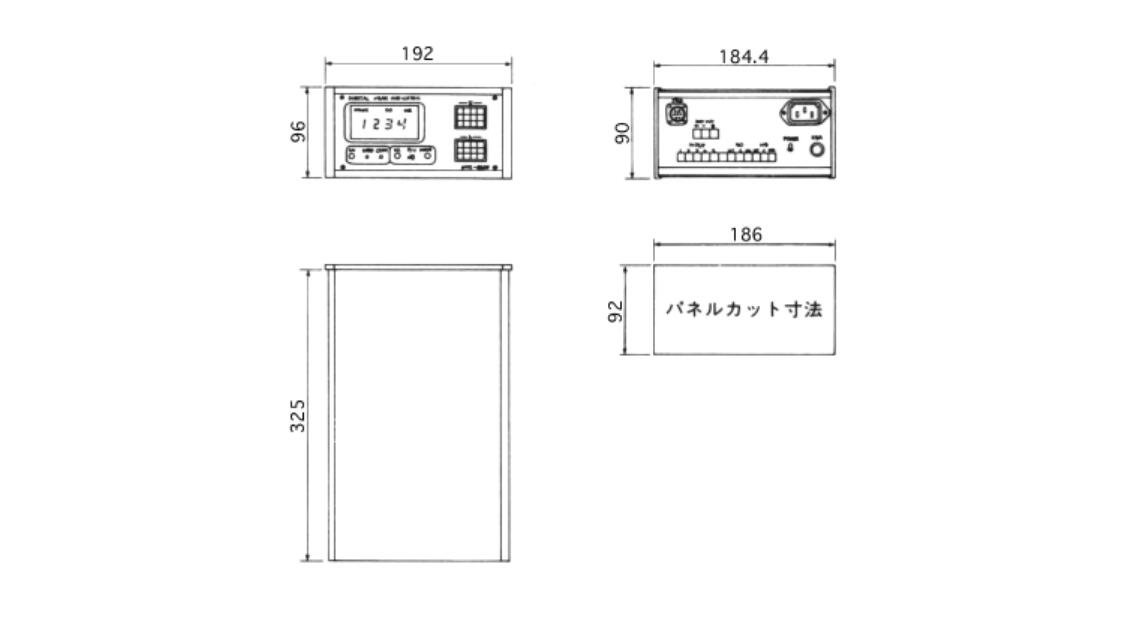

寸 法 表
