MODEL:NTS-4231

*特長

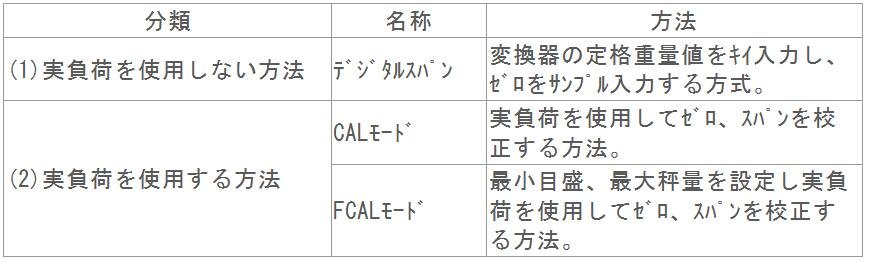

・実負荷によらないキャリブレーション(校正)
センサの定格電圧出力(mV/V)をキイ入力する
事でキャリブレーションができますので、
実負荷を加える必要がありません。
・ホールド機能とピークホールド機能
ピークホールドをかけたとき表示と同様
アナログ出力もホールドします。
また、ホールド値が変化するドループ現象は
ありません。
・比較機能
HI、LOの比較結果は表示と接点信号に出力し
ます。
・多彩なデータ出力
アナログ出力、コンパレータ出力を標準で
装備しております。
データ出力は平均化データ、デジタルピーク
ホールドデータ、ヒステリシス補正を施した
比較結果、スケーリングしたアナログ出力等
を得ることができます。
オプションとしてシリアルデータ出力
(RS-232C、カレントループ、4~20mAアナログ
出力)を用意しております。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
適合変換器ひずみゲージ式変換器
接続台数350Ω変換器4台まで(並列接続)
変換器印加電圧DC5V
キャリブレーション方式デジタルキャリブレーション(内部演算による自動校正)
測定範囲
ゼロ調整範囲-0.3~3.0mV/V
スパン調整範囲0.5~3mV/V
最小保証入力感度1.2μV/d
最大入力電圧3.0mV/V
最大表示+2000(下桁5で+9995)
リニアリティ0.1%F.S.±1Digit
A/D変換16回/sec
温度特性
ゼロ0.5μV/℃(Typ.)
スパン30ppm/℃(Typ.)
パネル面
測定値表示7セグメント赤色LED4桁、文字高14mm極性表示LED1桁。
状態表示LED赤色LED3個にてHI、LO、HOLD中を表示。
キイスイッチ4個
各種機能
コンパレータ機能上下限の設定及びHI、LOのオープンコレクタ出力が可能。 (容量 DC30V40mA)
ホールド機能デジタルピークホールド、サンプルホールドから選択
アナログ出力0~+2V 設定によりスケーリング可能。
出力分解能最大1/2000
温度係数100ppm/℃
その他ゼロ補正、キイ禁止機能があります。
オプション
OP-4RS-232C出力
OP-5カレントループ出力
OP-74-20mAアナログ出力(供給電圧要す)
一般仕様
電源AC85~110V 50/60Hz10VA
使用温湿度範囲-5℃~40℃、85%RH以下 (但し結露しないこと)
外形寸法96×48×157mm(W×H×D) (パネルカット92×45)
重量約500g

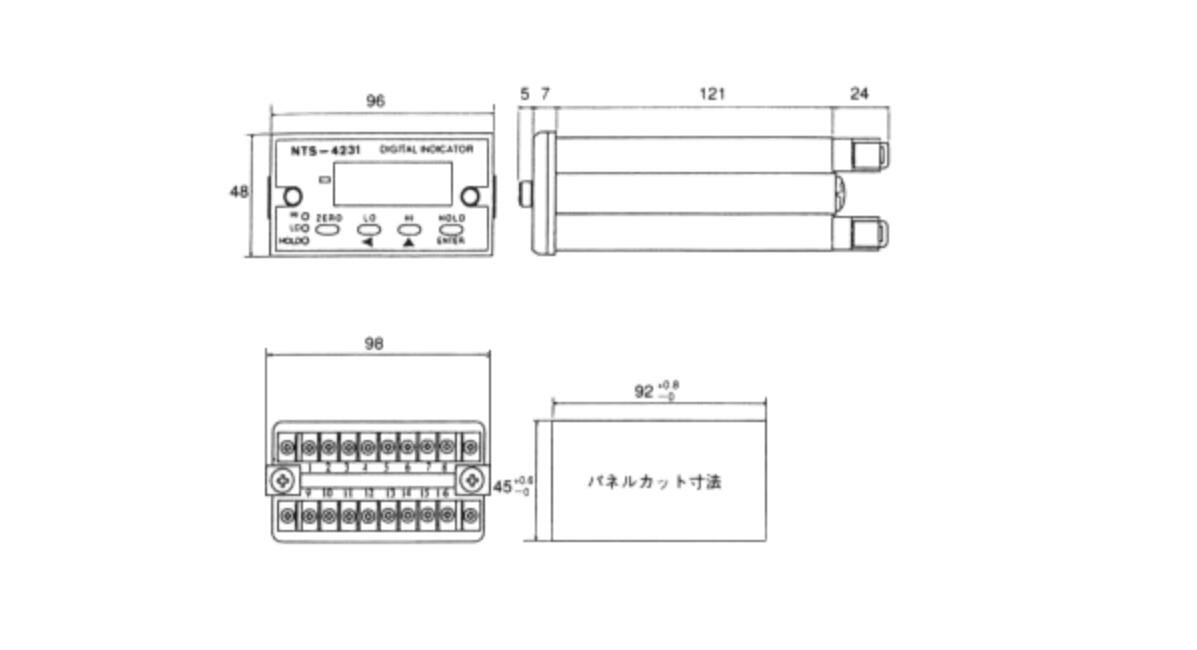

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
