仕様
| 項目 | 仕様内容 |
|---|---|
| 変換器入力部 | |
| 入力電圧 | 0.5~3mV/V |
| 変換器接続数 | 350Ω1台 |
| 変換器印加電圧 | DC10V又は5V |
| A/D変換部 | |
| A/D変換方式 | 2重積分方式 |
| 最大カウント | 1999 |
| 分解能 | 1/2000 |
| 小数点 | 任意の3ヶ所内部固定 |
| サンプリングタイム | 約2.5回/sec |
| 表示器 | 7セグメント赤色LED 文字高15mm |
| 精度 | |
| 非直線性 | ±0.1% R.O.±1dig TYP |
| 温度による零点変化 | ±0.01%R.O./℃ ±1dig TYP |
| 温度による感度変化 | ±0.01%/℃±1dig TYP |
| スパン及びゼロ調整 | 前面及び背面よりドライバーにて行う/約10%R.O. |
| 使用温度範囲 | 0~40℃ |
| 設定器 | 上、下限2点設定(デジタル表示を見ながら15回転VRにて設定) |
| 接点容量 | AC125V、DC30V、1A(抵抗負荷) |
| 応答速度 | 約20msec |
| 設定精度 | ±0.5% R.O.以内(非直線性を含む) |
| アナログ出力 | 0~2V標準(0~1999) |

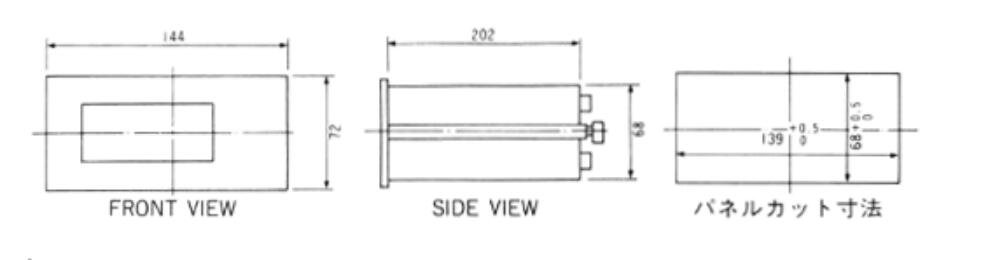

寸 法 表
