MODEL:NTS-SCA

光学式ロータリーエンコーダ及び回転型トルクメーターを内蔵したハンドル操作力角計と組合せ、その操作角と操作力を表示し、角度及び力に比例したアナログ電圧を出力します。

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容
操作力部
入力1mV/V
ブリッジ電圧5V
入力応答10・30・100・1000Hz切換
表示器7セグメント赤色LED文字高8mm
表示分解能350Ω±1%
出力0.1N・m/1目
校正50N・m 1点
操作角部
入力光学式ロータリエンコーダ
入力応答10回転/秒 MAX
表示器7セグメント赤色LED文字高9.2mm
表示分解能1度/1目、1度/10目切換
出力10.80V/1080°/10kΩ以上
出力分解能1.25mV/0.125度

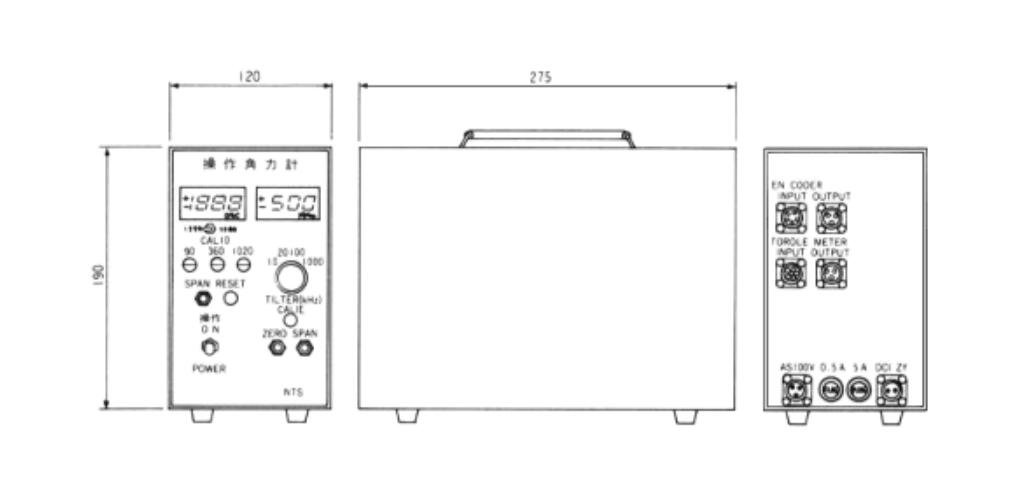

寸 法 表



*仕様及び寸法は予告無く変更する場合があります。
