MODEL:PCW

100MPa・200MPaと高圧の油圧、液圧の圧力を検出するための変換器で特殊ステンレス鋼を使用しています。一般実験用はもとよりプレスや工作機械等の工業計測システムに広く利用されています。

*特長
・高圧でありながら小型
・高精度、高信頼性

*特注品要素
・取付ネジ、オネジ、メネジどちらでも可能
・防水型可能

製品資料はこちら (PDF)会員登録(無料)・ログインでダウンロードいただけます

仕様

項目仕様内容

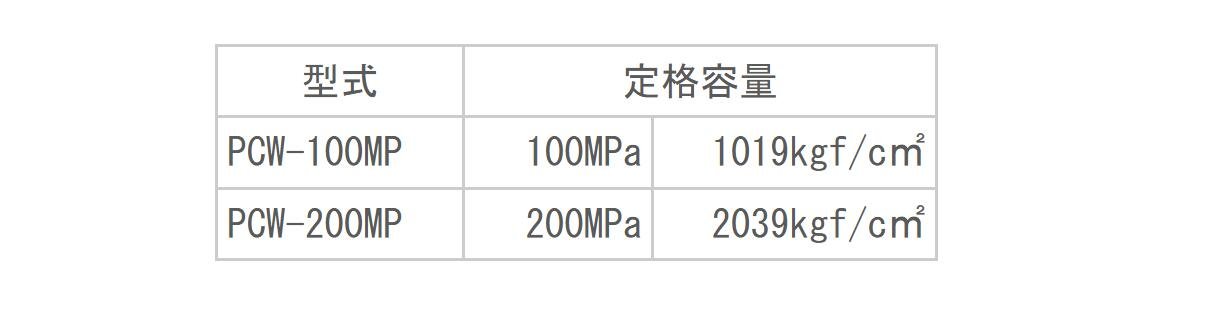

定格容量100MPa、200MPa
定格出力1mV/V±1%
非直線性0.5%R.O.
ヒステリシス0.5%R.O.
繰り返し性0.1%R.O.
推奨入力電圧10V
最大入力電圧18V
入出力抵抗350Ω±1%
絶縁抵抗2000MΩ以上
温度補償範囲-10~+60℃
許容温度範囲-15~+80℃
温度による零点の影響±0.02%R.O./℃
温度による出力の影響±0.02%/℃
許容過負荷120%R.C.
ケーブルφ10、4芯シールドケーブル3m付属
質量PCW-100MPは1.9kg(ケーブル含む) PCW-200MPは5.6kg(プロテクター含む、ケーブル含まず)

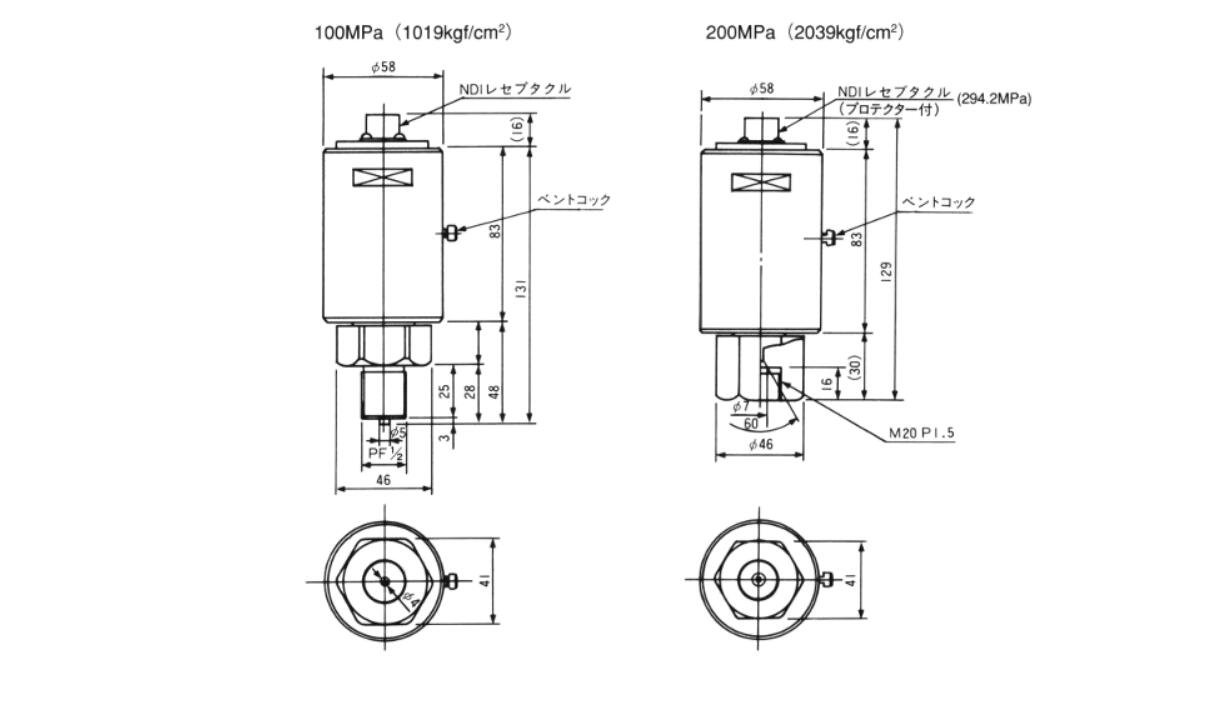

寸 法 表

*仕様及び寸法は予告無く変更する場合があります。
