仕様
| 項目 | 仕様内容 |
|---|---|

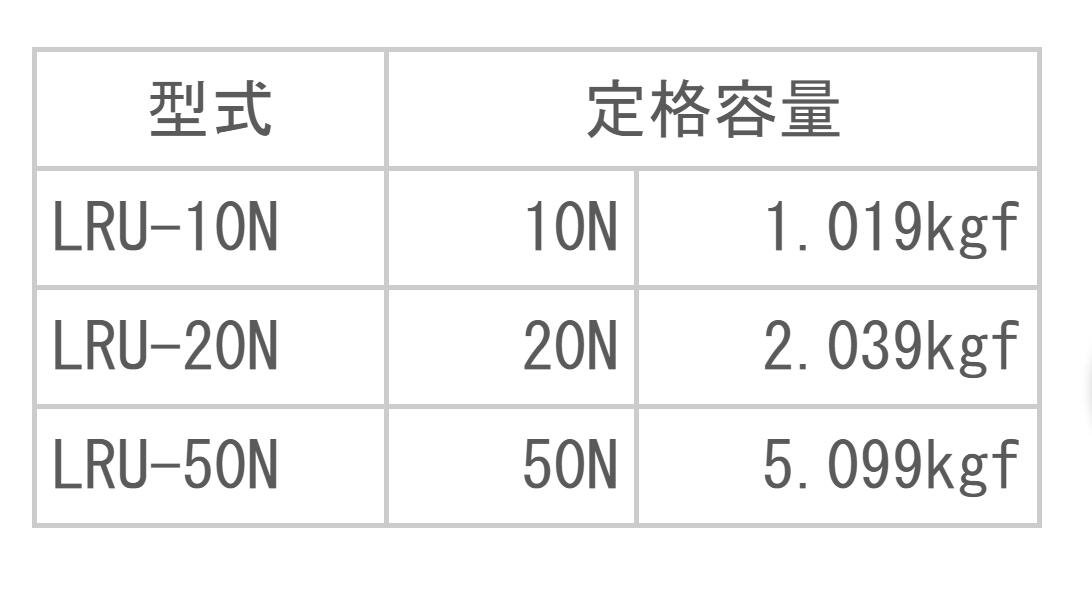

| 定格容量 | 10N~50N |
| 定格出力 | ±1mV/V±1% |
| 非直線性 | 0.1%R.O. |
| ヒステリシス | 0.1%R.O. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 8V |
| 入出力抵抗 | 350Ω±1% |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10~+60℃ |
| 許容温度範囲 | -10~+60℃ |
| 温度による零点の影響 | ±0.01%R.O./℃ |
| 温度による出力の影響 | ±0.01%/℃ |
| 許容過負荷 | 120%R.C. |
| ケーブル | φ3、4芯シールドケーブル3m |
| 質量 | 約0.2kg(ケーブル含む) |
Uゲージタイプのロードセルと同形で、ひずみゲージ方式の為に高精度、高安定度を誇り、繊維、ワイヤー等の引張試験や低容量の荷重試験に広く利用されています。
| 項目 | 仕様内容 |
|---|---|
| 定格容量 | 10N~50N |
| 定格出力 | ±1mV/V±1% |
| 非直線性 | 0.1%R.O. |
| ヒステリシス | 0.1%R.O. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 8V |
| 入出力抵抗 | 350Ω±1% |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10~+60℃ |
| 許容温度範囲 | -10~+60℃ |
| 温度による零点の影響 | ±0.01%R.O./℃ |
| 温度による出力の影響 | ±0.01%/℃ |
| 許容過負荷 | 120%R.C. |
| ケーブル | φ3、4芯シールドケーブル3m |
| 質量 | 約0.2kg(ケーブル含む) |
